Jak sprawdzić silnik 3 fazowy: 5 kluczowych testów diagnostycznych

Janek Kalinowski.

4 października 2024

Jak sprawdzić silnik 3 fazowy: 5 kluczowych testów diagnostycznych

Sprawdzenie silnika trójfazowego to kluczowy element konserwacji urządzeń elektrycznych. Wymaga to kilku prostych, ale ważnych kroków. Obejmują one oględziny wizualne, pomiary elektryczne i testy mechaniczne. Regularne kontrole pomagają wykryć problemy we wczesnym stadium, zapobiegając poważniejszym awariom. To nie tylko oszczędza pieniądze, ale też zapewnia bezpieczeństwo pracy.

Najważniejsze informacje:
  • Oględziny wizualne to pierwszy krok diagnozy
  • Pomiar rezystancji uzwojeń pozwala wykryć uszkodzenia wewnętrzne
  • Kontrola izolacji jest kluczowa dla bezpieczeństwa
  • Pomiar prądu podczas pracy silnika ujawnia problemy z obciążeniem
  • Testy słuchowe i wzrokowe mogą wskazać na usterki mechaniczne
  • Swobodny obrót wirnika to znak prawidłowego działania mechanicznego

Znaczenie regularnej diagnostyki silnika 3-fazowego

Diagnostyka silnika 3-fazowego to fundament efektywnej konserwacji. Regularne kontrole pozwalają wykryć usterki na wczesnym etapie, zapobiegając poważnym awariom. Dzięki temu unikamy kosztownych przestojów i napraw, a także zwiększamy bezpieczeństwo pracy.

Jak sprawdzić silnik 3 fazowy, aby maksymalnie wydłużyć jego żywotność? Kluczem jest systematyczność. Regularne testy umożliwiają monitorowanie stanu izolacji, uzwojeń i elementów mechanicznych. To przekłada się na optymalizację wydajności i znaczące przedłużenie czasu eksploatacji urządzenia.

Przygotowanie do diagnostyki: Niezbędne narzędzia

Przed przystąpieniem do testowania silnika trójfazowego, należy zgromadzić odpowiedni sprzęt. Multimetr posłuży do pomiaru rezystancji i napięcia. Miernik izolacji (megaomomierz) jest niezbędny do badania stanu izolacji. Amperomierz cęgowy umożliwi pomiar prądu bez przerywania obwodu. Termometr bezdotykowy pomoże w wykryciu przegrzewających się elementów. Wreszcie, stetoskop mechaniczny ułatwi osłuchiwanie łożysk.

Bezpieczeństwo podczas diagnostyki:
  • Zawsze odłącz zasilanie przed rozpoczęciem prac.
  • Używaj izolowanych narzędzi i środków ochrony osobistej.
  • Upewnij się, że masz odpowiednie kwalifikacje do przeprowadzania testów elektrycznych.
  • W razie wątpliwości skonsultuj się z wykwalifikowanym elektrykiem.

Czytaj więcej: Jak zwiększyć moc silnika: 5 skutecznych metod tuningu

Test 1: Oględziny wizualne silnika

Pierwszym krokiem w diagnostyce silnika 3-fazowego są oględziny. Sprawdź obudowę pod kątem pęknięć, rdzy lub innych uszkodzeń mechanicznych. Zwróć uwagę na stan przewodów i złączy, szukając oznak przegrzania lub poluzowania.

Szczególną uwagę poświęć wentylatorowi chłodzącemu i otworom wentylacyjnym. Upewnij się, że są czyste i drożne. Sprawdź również, czy tabliczka znamionowa jest czytelna – zawiera ona kluczowe informacje o parametrach silnika.

Test 2: Pomiar rezystancji uzwojeń

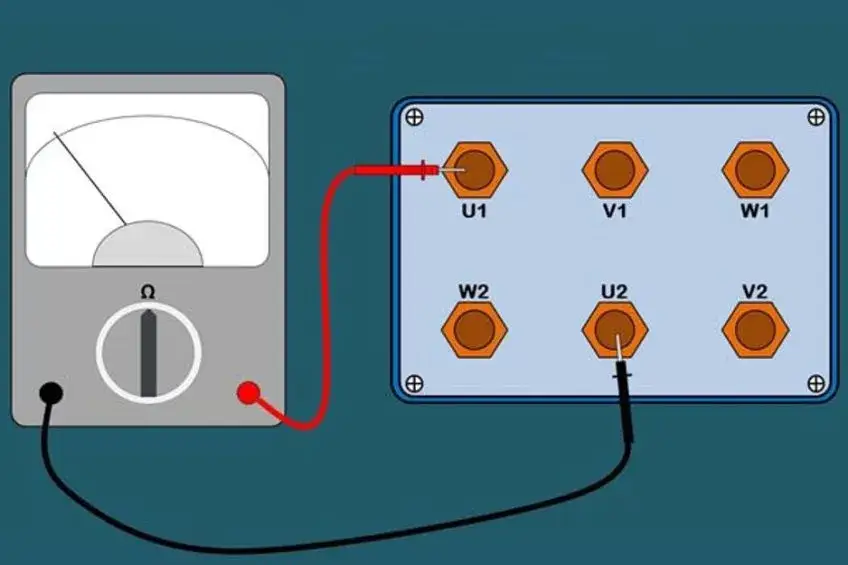

Zdjęcie Jak sprawdzić silnik 3 fazowy: 5 kluczowych testów diagnostycznych

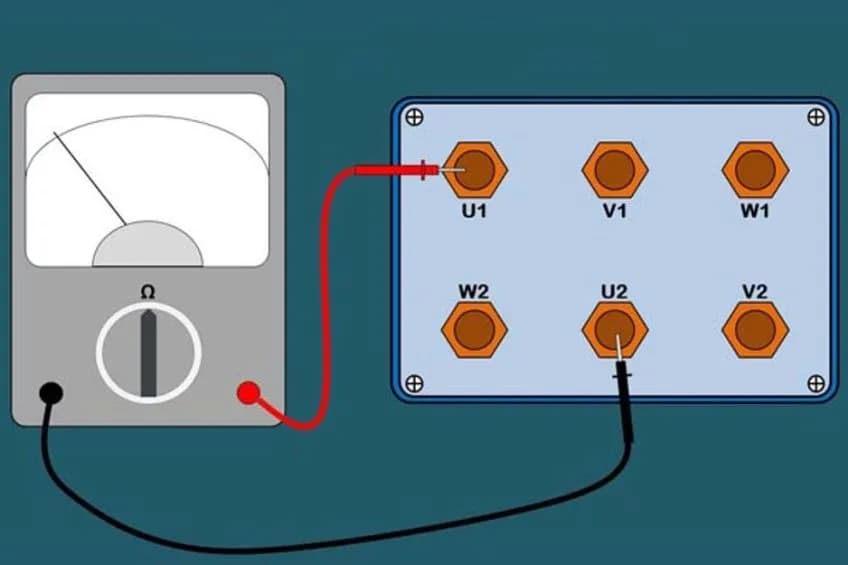

Aby sprawdzić silnik 3 fazowy pod kątem ciągłości uzwojeń, użyj multimetru. Ustaw go na pomiar rezystancji i zmierz wartość między każdą parą zacisków silnika. Pamiętaj, aby odłączyć silnik od zasilania przed rozpoczęciem pomiaru.

Interpretując wyniki, szukaj podobnych wartości dla wszystkich trzech uzwojeń. Znaczące różnice mogą wskazywać na uszkodzenie. Typowa rezystancja uzwojeń w sprawnym silniku powinna być niska, często poniżej 1 oma.

Jeśli którekolwiek uzwojenie wykazuje nieskończoną rezystancję, oznacza to przerwę w obwodzie. Z kolei bardzo niska rezystancja może sugerować zwarcie między zwojami.

Test 3: Badanie izolacji silnika

Kontrola silnika elektrycznego 3-fazowego wymaga sprawdzenia stanu izolacji. Użyj miernika izolacji (megaomomierza) do pomiaru rezystancji między uzwojeniami a obudową silnika. Przyłóż napięcie testowe (zwykle 500V lub 1000V) i odczytaj wynik po 60 sekundach.

Prawidłowa wartość rezystancji izolacji powinna wynosić co najmniej 1 megaom na każdy 1 kV napięcia znamionowego silnika, plus 1 megaom. Niższe wartości mogą wskazywać na zawilgocenie lub uszkodzenie izolacji, co wymaga dalszej diagnostyki lub naprawy.

Test 4: Pomiar prądu w fazach

Pomiar parametrów silnika trójfazowego obejmuje również kontrolę prądu podczas pracy. Użyj amperomierza cęgowego, aby zmierzyć prąd w każdej fazie bez przerywania obwodu. Wykonaj pomiar przy normalnym obciążeniu silnika.

Różnice w pomiarach między fazami nie powinny przekraczać 10%. Większe rozbieżności mogą wskazywać na problem z uzwojeniami, nierównomierne obciążenie lub niezrównoważone napięcie zasilania. Zawsze porównuj odczyty z wartościami znamionowymi podanymi na tabliczce silnika.

Rodzaj testu Prawidłowa wartość Wskazówki interpretacji
Rezystancja uzwojeń < 1 Ω, podobne dla wszystkich faz Duże różnice wskazują na uszkodzenie
Rezystancja izolacji > (1 MΩ + 1 MΩ/kV) Niższe wartości sugerują degradację izolacji
Prąd fazowy Zgodny z tabliczką znamionową, ±10% między fazami Większe różnice oznaczają problem z uzwojeniami lub zasilaniem
Temperatura łożysk < 80°C podczas pracy Wyższa temperatura może oznaczać zużycie łożysk
Drgania < 4,5 mm/s RMS dla małych silników Wyższe wartości wskazują na problemy mechaniczne

Test 5: Ocena stanu mechanicznego

Badanie sprawności silnika trójfazowego obejmuje również aspekty mechaniczne. Sprawdź łożyska, nasłuchując nietypowych dźwięków podczas pracy silnika. Użyj stetoskopu mechanicznego, aby wykryć ewentualne zgrzyty lub stukanie.

Oceń stan wirnika, próbując obrócić go ręcznie (przy odłączonym zasilaniu). Powinien obracać się swobodnie, bez zacięć. Nadmierne opory lub nierównomierny ruch mogą świadczyć o problemach z łożyskami lub zniekształceniu wirnika.

Typowe objawy uszkodzenia silnika 3-fazowego

  • Przegrzewanie się - może wskazywać na problemy z chłodzeniem lub przeciążenie.
  • Nadmierne wibracje - często związane z niewyważeniem wirnika lub zużyciem łożysk.
  • Nietypowe dźwięki - mogą sygnalizować problemy mechaniczne, szczególnie z łożyskami.
  • Spadek mocy - może być spowodowany uszkodzeniem uzwojeń lub problemami z zasilaniem.
  • Zwiększony pobór prądu - często oznaka przeciążenia lub uszkodzenia uzwojeń.
  • Problemy z rozruchem - mogą wynikać z uszkodzenia łożysk lub kondensatora rozruchowego.

Częstotliwość przeprowadzania diagnostyki

Jak często weryfikować silnik 3-fazowy? Dla silników pracujących w normalnych warunkach, zaleca się przeprowadzanie pełnej diagnostyki co 6-12 miesięcy. W przypadku urządzeń narażonych na trudne warunki pracy, częstotliwość testów należy zwiększyć do 3-6 miesięcy.

Czynniki wpływające na częstotliwość kontroli to m.in. środowisko pracy (wilgotność, zapylenie, temperatura), obciążenie silnika oraz jego krytyczność w procesie produkcyjnym. Silniki pracujące w trybie ciągłym lub o kluczowym znaczeniu dla procesu wymagają częstszych kontroli.

Interpretacja wyników i dalsze kroki

Po przeprowadzeniu wszystkich testów, metody weryfikacji silnika 3-fazowego wymagają kompleksowej analizy wyników. Porównaj uzyskane wartości z danymi referencyjnymi i historycznymi pomiarami dla danego silnika. Zwróć uwagę na wszelkie odchylenia od norm.

Kiedy konieczna jest profesjonalna interwencja? Jeśli wykryjesz znaczące odchylenia w pomiarach rezystancji uzwojeń, izolacji lub prądu, skonsultuj się z wykwalifikowanym elektrykiem. Podobnie, przy wykryciu poważnych problemów mechanicznych, wezwij specjalistę.

Do prostych czynności konserwacyjnych, które możesz wykonać samodzielnie, należą: czyszczenie obudowy i otworów wentylacyjnych, dokręcanie połączeń elektrycznych oraz smarowanie łożysk (jeśli przewidziane przez producenta). Pamiętaj jednak, że głębsza ingerencja w silnik powinna być przeprowadzana przez profesjonalistów.

Kompleksowa diagnostyka silnika 3-fazowego: klucz do niezawodności i wydajności

Jak sprawdzić silnik 3 fazowy w sposób kompletny i profesjonalny? Przeprowadzenie pięciu kluczowych testów diagnostycznych to fundament efektywnej konserwacji. Od wizualnych oględzin, przez pomiary elektryczne, aż po ocenę stanu mechanicznego - każdy etap dostarcza cennych informacji o kondycji urządzenia.

Regularne testowanie silnika trójfazowego nie tylko zapobiega awariom, ale także optymalizuje jego pracę. Pamiętaj, że częstotliwość kontroli powinna być dostosowana do warunków pracy silnika. W przypadku wykrycia nieprawidłowości, nie wahaj się skonsultować z profesjonalistą. Proste czynności konserwacyjne możesz wykonać samodzielnie, ale poważniejsze interwencje zostaw specjalistom.

Stosując się do przedstawionych wskazówek, znacząco wydłużysz żywotność swojego silnika, zminimalizujesz ryzyko przestojów i zapewnisz bezpieczne warunki pracy. Diagnostyka silnika 3-fazowego to inwestycja, która zawsze się opłaca.
