Belka do podwieszania silnika to jedno z tych narzędzi, które w garażu wyglądają niepozornie, a potrafią bardzo ułatwić pracę przy uszczelkach, poduszkach silnika, skrzyni czy misce olejowej. Poniżej pokazuję, jak ją sensownie zaprojektować, z czego wykonać, jakie wymiary mają praktyczne znaczenie i gdzie najłatwiej popełnić błąd, który później kosztuje więcej niż sama belka.
Najważniejsze informacje na start
- Najprostsza belka opiera się na sztywnej stalowej konstrukcji, dwóch punktach podparcia i regulowanym mocowaniu silnika.
- W praktyce dobrze sprawdzają się długości około 150-165 cm i centralny otwór pod śrubę M14 lub podobny osprzęt.
- Do amatorskiej wersji warto użyć stalowych profili o wyraźnym zapasie sztywności, a nie cienkiej rurki „bo akurat była pod ręką”.
- Największe znaczenie mają jakość spoin, stabilność oparcia na błotnikach i poprawne rozłożenie obciążenia na łańcuchach albo hakach.
- Jeśli nie masz pewności co do nośności materiału, gotowa belka z deklarowaną nośnością 500-600 kg będzie rozsądniejsza niż eksperyment.
Jak działa belka do podwieszania silnika i kiedy naprawdę się przydaje

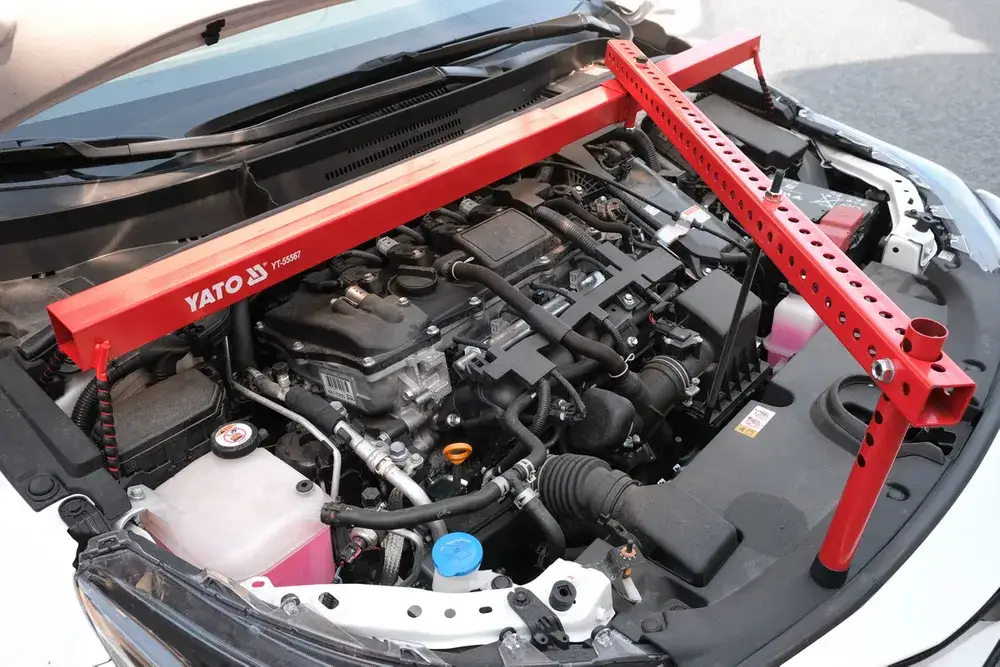

To w praktyce poprzeczna belka, która opiera się na krawędziach komory silnika i przejmuje ciężar jednostki napędowej od góry. Dzięki temu można bezpieczniej zdjąć poduszkę silnika, odsunąć skrzynię, wymienić miskę olejową albo pracować przy rozrządzie bez ryzyka, że motor „usiądzie” niżej, niż powinien.
W warsztacie cenię to rozwiązanie za prostotę: nie wymaga podnośnika do silnika, nie zajmuje tyle miejsca co żuraw, a przy drobniejszych pracach daje dużo większą kontrolę. Trzeba jednak pamiętać, że to nie jest zamiennik wszystkich zabezpieczeń. Jeśli auto stoi wysoko, nadal pracuje na kobyłkach, a sama belka ma tylko utrzymać silnik w zadanej pozycji, nie być jedynym punktem bezpieczeństwa.
W języku warsztatowym belkę często nazywa się też trawersem. To przydatne słowo, bo pod taką nazwą łatwiej znaleźć gotowe modele, instrukcje i akcesoria. Dalej nie chodzi już o nazwę, tylko o to, żeby konstrukcja była sztywna, stabilna i przewidywalna.
Materiały i wymiary, które najczęściej się sprawdzają
Jeżeli robię taką belkę od zera, zaczynam od wymiarów, a dopiero później od spawarki. Dobrze zaprojektowany profil ma większe znaczenie niż „gruba śruba gdzieś na środku”, bo przy podwieszeniu silnika najważniejsze jest zachowanie sztywności na całej długości.
| Element | Praktyczny wybór | Dlaczego to ma znaczenie |
|---|---|---|
| Profil nośny | Stalowy profil zamknięty, np. okolice 27x40 mm lub solidniejszy | Belka nie może się wyraźnie uginać pod obciążeniem i punktowym naciskiem |
| Długość belki | Około 150-165 cm | Umożliwia oparcie na kielichach lub górnych krawędziach komory silnika |
| Śruba centralna | M14, z otworem montażowym około 15 mm | To wygodny punkt regulacji wysokości i położenia silnika |
| Mocowania silnika | Haki, łańcuchy albo solidne uchwyty śrubowe | Obciążenie powinno rozkładać się na więcej niż jeden punkt |
| Podkładki i dystanse | Szerokie podkładki stalowe, ewentualnie gumowe zabezpieczenie punktów oparcia | Chronią blachę nadwozia przed miejscowym wgnieceniem |

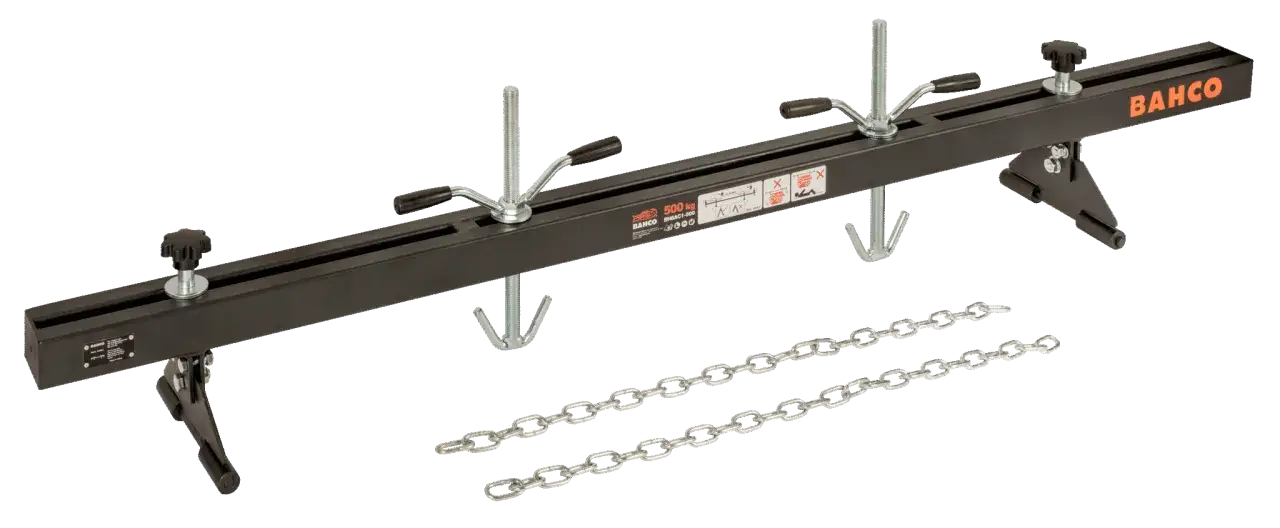

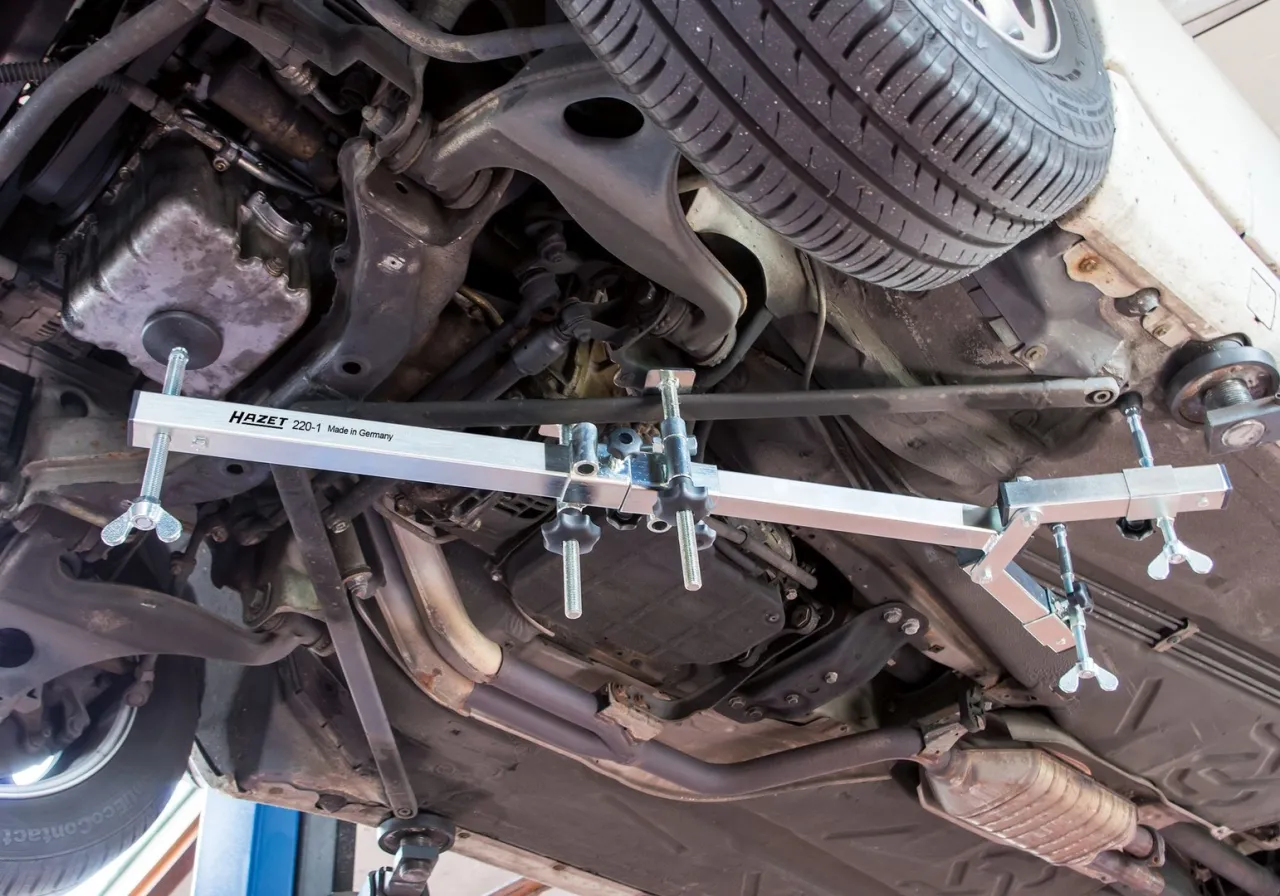

W gotowych belkach rynkowych często widać zakres roboczy około 730-1488 mm, więc widać wyraźnie, że producenci myślą bardziej o regulacji niż o samym „masywnym kawałku metalu”. To dobra wskazówka: własna konstrukcja też powinna dawać możliwość ustawienia punktów podparcia i punktu podwieszenia tak, żeby nie walczyć potem z geometrią komory.
Jeśli chcesz zrobić wersję bardziej odporną, lepiej podnieść sztywność profilu niż dokładać zbędne ozdobniki. Cienka stal z dużą ilością spoin nadal będzie pracować gorzej niż prostsza, ale porządna belka z sensownego przekroju.
Jak zrobić belkę do podwieszania silnika krok po kroku
Najpierw rozrysowuję sobie całość na kartce: długość belki, miejsca podparcia, pozycję śruby centralnej i miejsca, w których pójdą haki albo łańcuchy. Taki szkic oszczędza później nerwy, bo łatwo się pomylić o kilka centymetrów, a przy tej robocie każdy centymetr ma znaczenie.
1. Przygotuj konstrukcję nośną
Przytnij profil do docelowej długości i sprawdź, czy krawędzie są równe. Jeśli profil ma już na starcie krzywiznę albo pęknięcia po korozji, od razu go odrzuć. Belka ma pracować pod obciążeniem, więc materiał z drugiego obiegu może być dobry tylko wtedy, gdy naprawdę trzyma parametry.

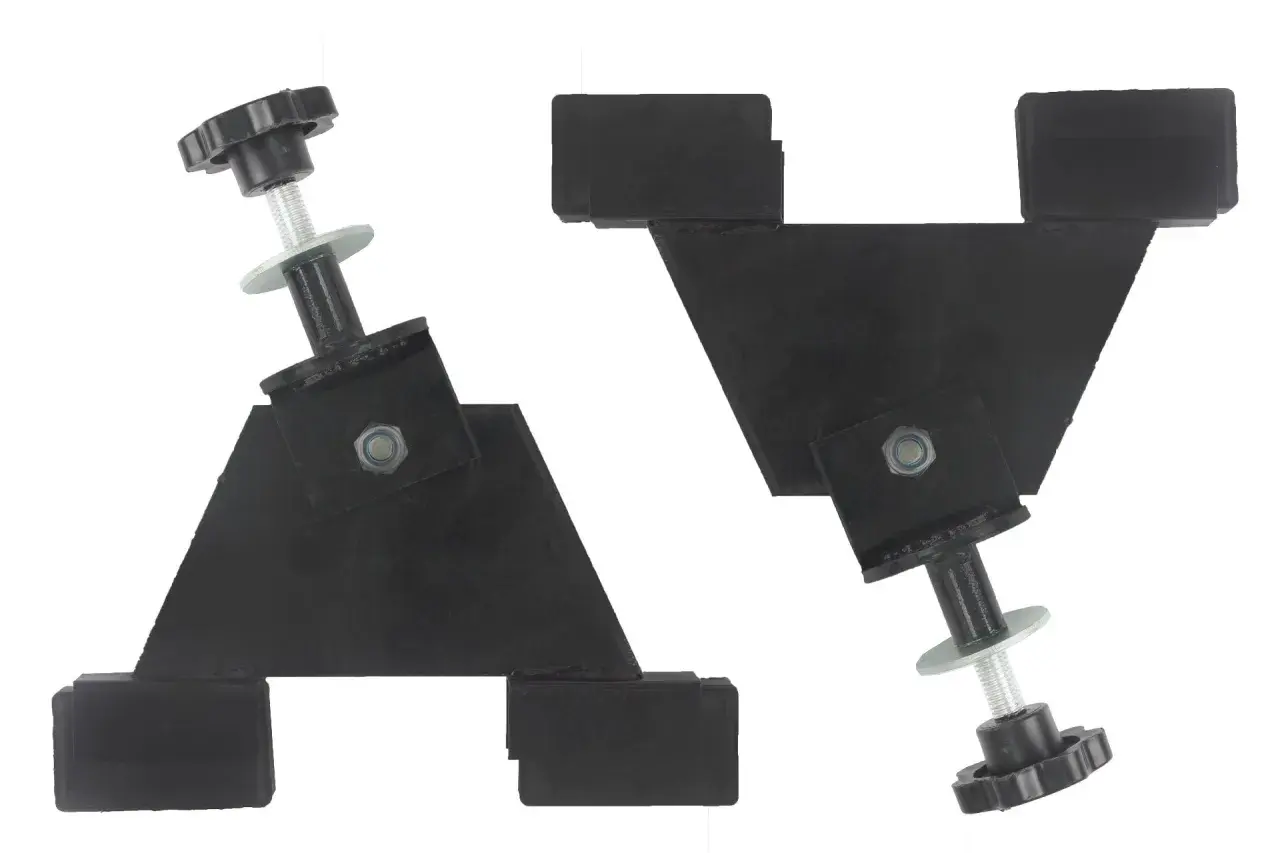

2. Wyznacz punkty oparcia i mocowania
Na końcach belki zaplanuj miejsca, które będą opierały się o nadwozie. W środku zaznacz otwór pod śrubę regulacyjną, zwykle około 15 mm. Jeśli przewidujesz kilka wariantów mocowania, rozstaw otworów zrób tak, by dało się przesunąć hak lub łańcuch bliżej środka ciężkości silnika.
3. Wywierć i wzmocnij miejsca pracy
Otwory wierć spokojnie, bez przegrzewania wiertła i bez szarpania materiału. Wokół punktów, które przenoszą największe siły, warto dać szerokie podkładki albo dospawać małe wzmocnienia. To detal, który robi dużą różnicę, bo problemem zwykle nie jest sam profil, tylko punktowe ściskanie i wyrywanie materiału w miejscu otworu.
4. Zamontuj haki lub łańcuchy
Ja wolę łańcuchy albo elementy, które da się regulować, niż sztywne mocowanie „na styk”. Silnik nie zawsze wisi idealnie w osi. Czasem trzeba go minimalnie pochylić, przesunąć albo odciążyć jedną stronę, żeby wyjąć skrzynię czy rozłączyć poduszkę. Regulacja oszczędza wtedy naprawdę dużo czasu.
Przeczytaj również: Mercedes W212: jaki silnik wybrać? Porównanie, opinie i najlepsze opcje
5. Zrób próbę bezpiecznego obciążenia
Zanim belka trafi nad samochód, przetestuj ją pod kontrolowanym obciążeniem. Nie zaczynaj od pełnego ciężaru silnika. Lepiej najpierw zawiesić coś ciężkiego, ale niekrytycznego, sprawdzić ugięcie, zachowanie spoin i stabilność oparcia. Jeśli konstrukcja „pracuje” wyraźnie albo coś trzeszczy, popraw to od razu.
W praktyce ten etap odróżnia narzędzie użytkowe od ryzykownej improwizacji. Gdy belka przejdzie próbę, dopiero wtedy ma sens używać jej przy aucie.
Jak dobrać nośność i nie przesadzić z oszczędnością
Największy błąd, jaki widzę przy takich projektach, to myślenie wyłącznie w kategoriach masy silnika. Sama jednostka napędowa nie zawsze waży tyle, ile ludzie zakładają, ale w pracy liczy się też zapas bezpieczeństwa, nierówny rozkład obciążenia i ruchy podczas montażu. Dlatego gotowe belki o nośności 500-600 kg są tak popularne: nie dlatego, że każdy silnik tyle waży, tylko dlatego, że konstrukcja ma wytrzymać więcej niż statyczny ciężar.
Jeżeli budujesz własną wersję, nie traktuj podanych wymiarów jako „minimum, które się pewnie utrzyma”. Traktuj je jako punkt wyjścia. Własna belka ma sens wtedy, gdy masz odpowiedni materiał, umiesz go poprawnie połączyć i wiesz, jak sprawdzić sztywność. Jeśli nie, oszczędność bywa pozorna.
| Rozwiązanie | Plusy | Minusy | Dla kogo |
|---|---|---|---|
| Belka DIY | Możesz dopasować długość, punkty mocowania i kształt do własnego auta | Wymaga materiału, spawania i rozsądnej kontroli jakości | Dla osób, które mają warsztat i lubią robić rzeczy pod siebie |
| Gotowa belka | Od razu ma deklarowaną nośność, regulację i sprawdzone mocowania | Kosztuje więcej niż „zrobienie z tego, co leży na półce” | Dla kogoś, kto chce pracować od razu i bez ryzyka eksperymentu |
Na rynku proste modele gotowe zwykle mieszczą się mniej więcej w przedziale 170-200 zł, a mocniejsze lub bardziej markowe potrafią kosztować kilka razy więcej. Własna belka nie zawsze wyjdzie taniej, jeśli doliczysz stal, śruby, łańcuchy, podkładki i własny czas. To ważne, bo przy takim narzędziu cena nie powinna być jedynym argumentem.
Najczęstsze błędy, które psują całą konstrukcję
Przy belkach do podwieszania silnika najczęściej nie zawodzi sama idea, tylko wykonanie. Właśnie dlatego warto od razu wyłapać typowe potknięcia.
- Za cienki profil - belka ugina się, a silnik zaczyna pracować w niekontrolowany sposób.
- Zbyt małe podkładki - nacisk skupia się na małej powierzchni i uszkadza blachę nadwozia.
- Brak regulacji - bez możliwości przesunięcia punktu podwieszenia trudno ustawić silnik w wygodnej pozycji.
- Słabe spoiny - nawet poprawny projekt może zawieść, jeśli połączenia są wykonane byle jak.
- Zły rozstaw podpór - belka stoi niestabilnie albo wchodzi w konflikt z maską, podszybiem czy kielichami.
- Test od razu na pełnym obciążeniu - to najgorszy moment na odkrycie błędu.
Zwracam też uwagę na jakość haków i śrub. Tania śruba bez pewnego pochodzenia potrafi zepsuć cały projekt, nawet jeśli reszta konstrukcji wygląda solidnie. Lepiej mieć prostą belkę z dobrym osprzętem niż efektowną konstrukcję z przypadkowych elementów.
Kiedy lepiej kupić gotową belkę niż spawać własną
Samodzielna budowa ma sens wtedy, gdy potrzebujesz narzędzia pod konkretny samochód, masz warsztat i lubisz dopracować rozwiązanie pod siebie. Ale jeśli robisz to raz na jakiś czas, a do tego pracujesz na aucie klienta albo przy droższym silniku, przewaga gotowego narzędzia robi się bardzo wyraźna. Kupujesz belkę z regulacją, deklarowaną nośnością i przewidywalnym zachowaniem, zamiast sprawdzać na własnej skórze, czy projekt był wystarczająco dobry.
W praktyce porównałbym to tak: DIY wygrywa elastycznością, gotowiec wygrywa powtarzalnością. Jeśli zależy ci głównie na tym, żeby sprawnie wyjąć miskę olejową, wymienić poduszkę albo zrobić dostęp do skrzyni, gotowa belka często zwraca się szybciej, niż się wydaje. Jeśli natomiast budujesz narzędzia sam z siebie, własna wersja daje satysfakcję i pełną kontrolę nad geometrią.
Co sprawdzić przed pierwszym podwieszeniem silnika
Zanim zaufasz belce na serio, przejdź przez prostą listę kontrolną: czy konstrukcja stoi stabilnie, czy śruba centralna pracuje płynnie, czy hak albo łańcuch nie ślizga się po otworze oraz czy oparcie na nadwoziu ma zabezpieczenie przed porysowaniem blachy. To kilka minut roboty, a właśnie one często decydują o tym, czy narzędzie będzie pomagało, czy będzie przeszkadzało.
Jeśli po próbie belka nie ugina się nadmiernie, punkty mocowania nie zmieniają położenia i nic nie pracuje pod obciążeniem, można spokojnie wejść w właściwą naprawę. W tej kategorii narzędzi nie szukałbym fajerwerków. Szukam za to sztywności, przewidywalności i prostego układu, który nie zaskoczy mnie w połowie pracy. Jeśli masz cień wątpliwości co do materiału albo spoin, lepiej zatrzymać się na etapie poprawki niż ryzykować silnikiem wartym kilka razy więcej niż sama belka.
