Podłączenie włącznika do silnika trójfazowego to kluczowy krok w zapewnieniu prawidłowego działania i bezpieczeństwa urządzenia. Właściwe podłączenie nie tylko umożliwia efektywne sterowanie silnikiem, ale także chroni przed uszkodzeniami i zagrożeniami elektrycznymi. Aby przeprowadzić ten proces w sposób bezpieczny i skuteczny, należy przestrzegać kilku ważnych zasad oraz kroków.
W tym artykule przedstawimy pięć kluczowych kroków, które pomogą Ci w bezpiecznym podłączeniu włącznika do silnika trójfazowego. Od zapewnienia bezpieczeństwa, przez identyfikację przewodów, aż po testowanie poprawności podłączenia – każdy z tych elementów jest istotny, aby uniknąć problemów w przyszłości.Najważniejsze informacje:
- Przed rozpoczęciem pracy zawsze odłącz zasilanie i upewnij się, że nie ma napięcia.
- Dokładnie zidentyfikuj przewody silnika i przygotuj je do podłączenia.
- Podłącz przewody fazowe do odpowiednich terminali włącznika oraz silnika.
- Zainstaluj zabezpieczenia, takie jak wyłączniki nadprądowe, aby chronić instalację.
- Po zakończeniu podłączenia przeprowadź testy, aby upewnić się, że silnik działa prawidłowo.

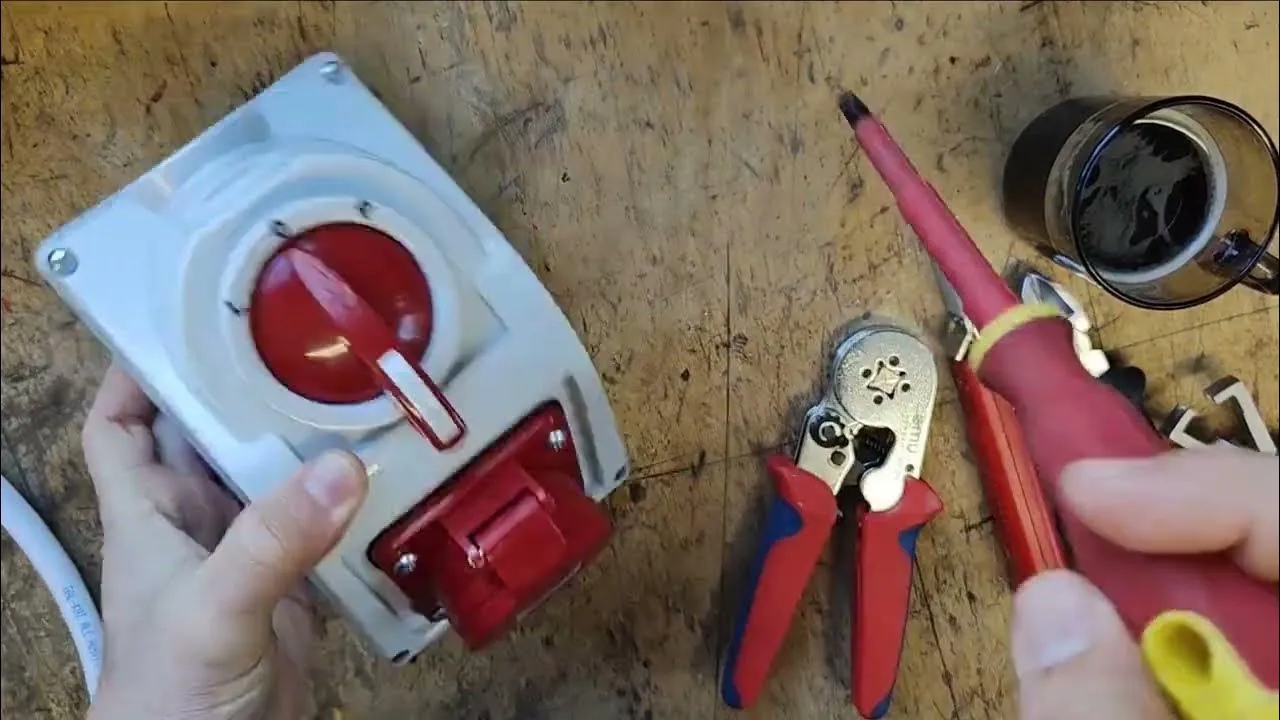

Lista niezbędnych narzędzi i materiałów do podłączenia włącznika
Aby bezpiecznie podłączyć włącznik do silnika trójfazowego, potrzebujesz odpowiednich narzędzi i materiałów. Właściwe przygotowanie to klucz do sukcesu, dlatego warto mieć pod ręką wszystko, co niezbędne. Do najważniejszych narzędzi należą: multimeter do sprawdzania napięcia, wkrętaki, szczypce oraz nożyce do cięcia przewodów. Oprócz narzędzi, istotne są również materiały, takie jak przewody elektryczne, złącza, osłony termokurczliwe oraz włącznik trójfazowy, który będzie odpowiedni do mocy silnika.Wszystkie te elementy są niezbędne, aby zapewnić prawidłowe i bezpieczne podłączenie. Warto zainwestować w wysokiej jakości materiały, aby uniknąć problemów w przyszłości. Poniżej przedstawiamy szczegółową listę narzędzi i materiałów, które będą Ci potrzebne podczas montażu:
- Multimeter – do sprawdzania napięcia i ciągłości przewodów.
- Wkrętaki – do dokręcania i luzowania śrub.
- Szczypce – do ściągania izolacji z przewodów.
- Nożyce do cięcia przewodów – do precyzyjnego cięcia przewodów elektrycznych.
- Przewody elektryczne – odpowiedniej grubości, dostosowane do obciążenia silnika.
- Złącza – do łączenia przewodów w sposób bezpieczny.
- Osłony termokurczliwe – do zabezpieczania połączeń przed wilgocią i uszkodzeniami.
- Włącznik trójfazowy – odpowiedni do mocy silnika, zapewniający bezpieczne przełączanie.
Identyfikacja i oznaczenie przewodów w instalacji
Podczas podłączania włącznika do silnika trójfazowego, kluczowe jest prawidłowe oznaczenie i identyfikacja przewodów. W instalacjach trójfazowych przewody są zazwyczaj oznaczone różnymi kolorami. Standardowo, przewody fazowe są oznaczone kolorami: czarnym (L1), czerwonym (L2) i niebieskim (L3). Dodatkowo, przewód neutralny (jeśli jest wymagany) jest zazwyczaj biały, a przewód ochronny (PE) ma kolor żółto-zielony. Zrozumienie tych oznaczeń jest kluczowe dla prawidłowego podłączenia i uniknięcia błędów.
Oznaczenia przewodów są nie tylko istotne dla instalacji, ale także dla późniejszej konserwacji. W przypadku silników trójfazowych, zaciski są zazwyczaj oznaczone jako U1, V1, W1 dla początku uzwojeń oraz U2, V2, W2 dla końców uzwojeń. Takie oznaczenia pomagają w łatwym i szybkim identyfikowaniu, gdzie należy podłączyć odpowiednie przewody fazowe. Właściwe oznaczenie przewodów zapewnia, że instalacja włącznika silnika będzie nie tylko funkcjonalna, ale także bezpieczna.

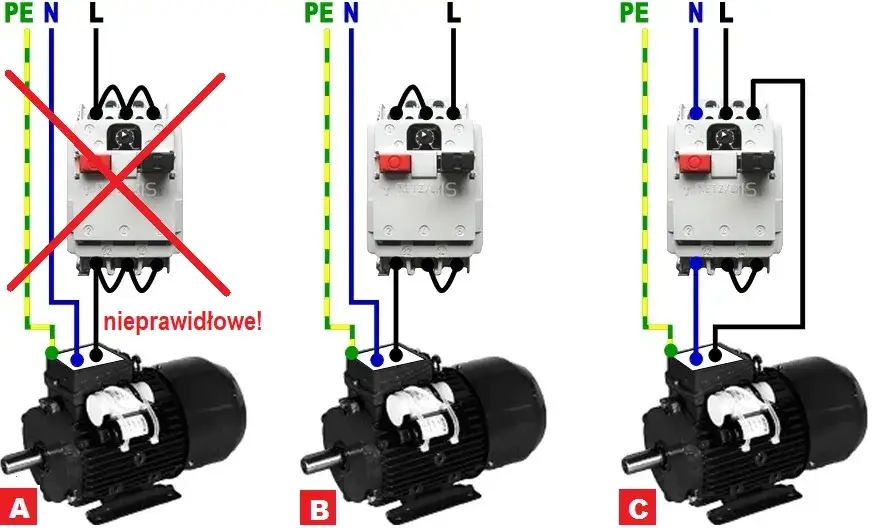

Schemat podłączenia włącznika do silnika trójfazowego
Właściwy schemat podłączenia silnika trójfazowego jest kluczowy dla prawidłowego działania systemu. Zazwyczaj schemat pokazuje, jak podłączyć przewody fazowe zasilania do włącznika oraz jak te przewody łączą się z silnikiem. W przypadku typowego podłączenia, przewody L1, L2 i L3 zasilania są podłączane do terminali wejściowych włącznika, które mogą być oznaczone jako 1, 3, 5. Z kolei przewody wyjściowe U, V, W silnika są podłączane do terminali wyjściowych włącznika, oznaczonych jako 2, 4, 6.
Wizualizacja układów podłączenia jest bardzo pomocna, zwłaszcza dla osób, które dopiero zaczynają pracę z instalacjami elektrycznymi. Poniżej znajduje się tabela przedstawiająca przykłady różnych układów podłączenia, które mogą być użyteczne w praktyce. Zrozumienie tych schematów może znacznie ułatwić proces instalacji i zapewnić, że wszystkie połączenia są wykonane zgodnie z normami.
| Typ układu | Opis |
| Układ bezpośredni | Bezpośrednie połączenie trzech faz z silnikiem, idealne dla prostych aplikacji. |
| Układ gwiazda-trójkąt | Stosowany dla silników o dużej mocy, redukuje prąd rozruchowy. |
| Układ z zabezpieczeniami | Włącza dodatkowe zabezpieczenia, takie jak wyłączniki nadprądowe i przekaźniki. |
Krok po kroku: Proces podłączania włącznika
Podłączenie włącznika do silnika trójfazowego wymaga staranności i odpowiedniego przygotowania. Na początku upewnij się, że masz wszystkie potrzebne narzędzia i materiały, a także że miejsce pracy jest odpowiednio zabezpieczone. Zanim przystąpisz do podłączenia, sprawdź, czy zasilanie jest wyłączone, a obszar roboczy jest wolny od przeszkód. Następnie zidentyfikuj przewody silnika oraz włącznika, aby wiedzieć, które z nich będą się ze sobą łączyć. Przygotowanie przewodów, takie jak ściągnięcie izolacji i odpowiednie oznaczenie, jest kluczowe dla uniknięcia błędów w późniejszym etapie.
Po przygotowaniu wszystkich elementów możesz przystąpić do finalizacji podłączenia. Podłącz przewody fazowe do odpowiednich terminali włącznika oraz silnika, zgodnie z wcześniej ustalonym schematem. Upewnij się, że wszystkie połączenia są mocne i dobrze izolowane, aby uniknąć zwarć. Na koniec, sprawdź jeszcze raz, czy wszystko jest poprawnie podłączone, a następnie możesz włączyć zasilanie i przetestować działanie układu. Pamiętaj, że prawidłowe podłączenie włącznika do silnika trójfazowego jest kluczowe dla jego efektywności i bezpieczeństwa użytkowania.Testowanie poprawności podłączenia włącznika
Po zakończeniu podłączania włącznika do silnika trójfazowego, niezwykle ważne jest przeprowadzenie testów, aby upewnić się, że wszystko działa poprawnie. Pierwszym krokiem jest sprawdzenie ciągłości połączeń za pomocą multimetru. Upewnij się, że wszystkie przewody są prawidłowo podłączone i nie ma żadnych zwarć. Następnie, wykonaj test izolacji, aby potwierdzić, że nie ma niepożądanych połączeń między przewodami a obudową silnika. To pomoże zminimalizować ryzyko awarii lub uszkodzenia w trakcie pracy silnika.
Po wykonaniu testów, przystąp do uruchomienia silnika. Obserwuj jego działanie przez co najmniej 30 minut, zwracając uwagę na kierunek obrotów oraz wszelkie nieprawidłowości, takie jak nadmierny hałas, wibracje czy przegrzewanie się. Jeśli silnik działa nieprawidłowo, może to oznaczać, że należy zamienić miejscami dwa przewody fazowe. Testowanie poprawności podłączenia to kluczowy krok, który zapewnia nie tylko efektywność, ale także bezpieczeństwo całego systemu.
Potencjalne problemy i ich rozwiązania w podłączeniu
Podczas podłączania włącznika do silnika trójfazowego mogą wystąpić różne problemy, które warto znać. Jednym z najczęstszych problemów jest niewłaściwe podłączenie przewodów, co może prowadzić do nieprawidłowego działania silnika. Inne problemy obejmują brak zasilania lub niestabilne napięcie, które mogą skutkować uszkodzeniem silnika lub włącznika. Również, jeśli silnik nie uruchamia się, może to oznaczać, że występuje problem z układem elektrycznym lub zabezpieczeniami. Ważne jest, aby być świadomym tych potencjalnych trudności, aby móc szybko na nie reagować.
Rozwiązania dla tych problemów są zazwyczaj proste, ale wymagają dokładności. W przypadku niewłaściwego podłączenia przewodów, należy je sprawdzić i poprawić zgodnie z schematem podłączenia. Jeśli występuje brak zasilania, warto skontrolować wszystkie połączenia oraz upewnić się, że włącznik jest w dobrym stanie. W przypadku niestabilnego napięcia, konieczne może być zainstalowanie stabilizatora napięcia. Warto również pamiętać, że regularne przeglądy i konserwacja mogą pomóc w zapobieganiu problemom związanym z podłączeniem silnika trójfazowego.
Nowe technologie w podłączaniu silników trójfazowych
W ostatnich latach obserwujemy dynamiczny rozwój technologii związanych z podłączaniem silników trójfazowych. Nowoczesne systemy automatyki, takie jak inteligentne włączniki i sterowniki PLC, oferują zaawansowane funkcje, które mogą znacznie poprawić efektywność i bezpieczeństwo instalacji. Dzięki nim możliwe jest zdalne monitorowanie i zarządzanie pracą silników, co pozwala na szybką reakcję w przypadku awarii oraz optymalizację zużycia energii. Tego typu rozwiązania stają się coraz bardziej dostępne, co może zrewolucjonizować podejście do instalacji elektrycznych w przemyśle.
Warto również zwrócić uwagę na rozwój technologii IoT (Internet of Things), która umożliwia integrację silników z siecią. Dzięki temu można zbierać dane o ich pracy w czasie rzeczywistym, co pozwala na przewidywanie potencjalnych problemów i planowanie konserwacji. Takie podejście nie tylko zwiększa niezawodność systemów, ale również przyczynia się do redukcji kosztów operacyjnych. W miarę jak technologia będzie się rozwijać, zastosowanie inteligentnych rozwiązań w podłączaniu silników będzie stawać się standardem w nowoczesnych instalacjach elektrycznych.
