Podłączenie silnika trójfazowego do sieci jednofazowej 230 V jest możliwe, ale wymaga zastosowania dodatkowych elementów. Silnik trójfazowy potrzebuje trzech faz do prawidłowego działania, dlatego najczęściej stosuje się kondensatory lub falowniki, aby zrealizować to połączenie. Zrozumienie tych metod jest kluczowe dla zapewnienia efektywności i bezpieczeństwa pracy silnika.
W tym poradniku omówimy, jak prawidłowo podłączyć silnik trójfazowy do zasilania 230 V, wskazując na niezbędne kroki oraz potencjalne zagrożenia. Zanim przystąpimy do podłączenia, warto sprawdzić tabliczkę znamionową silnika i upewnić się, że jest on przystosowany do pracy z napięciem 230 V. Prawidłowe podłączenie jest kluczowe, aby uniknąć uszkodzeń i zagrożeń związanych z przegrzaniem.
Najistotniejsze informacje:
- Silnik trójfazowy może być zasilany z sieci jednofazowej 230 V, ale wymaga dodatkowych elementów.
- Najczęściej stosowane metody to kondensatory, które symulują trzecią fazę, oraz falowniki, które przekształcają prąd jednofazowy na trójfazowy.
- Kondensatory mogą być rozruchowe lub robocze, a ich dobór opiera się na wzorze: $$C_B = 70 \times P$$, gdzie $$C_B$$ to pojemność w mikrofaradach, a $$P$$ to moc silnika w kilowatach.
- Użycie falownika zapewnia pełną kontrolę nad pracą silnika i lepszą wydajność, ale jest droższe niż kondensator.
- Przed podłączeniem silnika należy sprawdzić jego połączenie (gwiazda lub trójkąt) oraz upewnić się, że zasilanie jest odłączone.
- Nieprawidłowe podłączenie może prowadzić do przegrzania silnika lub zagrożenia pożarowego.
Zrozumienie różnicy między zasilaniem 400V a 230V dla silników trójfazowych
Silniki trójfazowe są powszechnie zasilane prądem o napięciu 400V, co umożliwia im efektywne działanie w różnych zastosowaniach przemysłowych. System zasilania 400V zapewnia stabilność i moc, co jest kluczowe w przypadku dużych obciążeń. W tego typu zasilaniu, każda z trzech faz dostarcza energię, co pozwala na równomierne rozłożenie obciążenia i minimalizację ryzyka przegrzania silnika.W niektórych sytuacjach, szczególnie w zastosowaniach domowych lub małych warsztatach, konieczne jest podłączenie silnika trójfazowego do sieci jednofazowej 230V. Tego rodzaju zasilanie jest bardziej dostępne, ale wymaga dodatkowych elementów, aby silnik mógł działać poprawnie. Przykładowo, do tego celu często wykorzystuje się kondensatory lub falowniki, które pozwalają na symulację trzeciej fazy lub konwersję jednofazowego prądu na trójfazowy. Zrozumienie tych różnic jest kluczowe dla prawidłowego podłączenia silnika i zapewnienia jego efektywności.
Metoda podłączenia silnika trójfazowego w "gwiazdę"
Podłączenie silnika trójfazowego w konfiguracji gwiazdy to jedna z najczęściej stosowanych metod, szczególnie w przypadku zasilania z sieci jednofazowej 230 V. Proces ten polega na połączeniu końców trzech uzwojeń silnika w jeden punkt, co pozwala na uzyskanie odpowiedniego napięcia z jednej fazy. Warto zaznaczyć, że ta metoda jest korzystna, gdy silnik ma mniejsze obciążenie, ponieważ zmniejsza prąd rozruchowy.Aby wykonać podłączenie silnika trójfazowego w gwiazdę, należy najpierw zidentyfikować przewody uzwojeń silnika. Zazwyczaj oznaczone są one literami U, V, W. Następnie, końce uzwojeń U, V i W łączymy w jednym punkcie, a pozostałe końce podłączamy do zasilania. Ważne jest, aby upewnić się, że połączenia są mocne i dobrze izolowane, aby uniknąć zwarć i uszkodzeń. Po zakończeniu podłączenia, warto przeprowadzić test, aby upewnić się, że silnik działa poprawnie.
| Typ złącza | Specyfikacja |
| Wtyczka 3-fazowa | Wtyczka Schuko 16A, 400V |
| Kabel | Kabel YDYp 3x1.5 mm² |
| Izolacja | Izolacja PVC, odporna na wysokie temperatury |
Metoda podłączenia silnika trójfazowego w "trójkąt"
Podłączenie silnika trójfazowego w konfiguracji trójkąta to popularna metoda, która umożliwia pełne wykorzystanie mocy silnika w przypadku zasilania z sieci jednofazowej 230 V. Ta metoda polega na połączeniu końców uzwojeń silnika w sposób, który tworzy zamkniętą pętlę, co pozwala na uzyskanie większego momentu obrotowego oraz lepszą wydajność. W przypadku podłączenia w trójkąt, silnik może pracować z pełną mocą, co jest kluczowe w zastosowaniach wymagających dużych obciążeń.
Aby wykonać podłączenie silnika trójfazowego w trójkąt, należy najpierw zlokalizować końce uzwojeń, które zazwyczaj są oznaczone literami U, V i W. Następnie, końce U i V łączymy z końcem W, tworząc zamkniętą pętlę. Ważne jest, aby upewnić się, że połączenia są solidne i dobrze izolowane, aby uniknąć potencjalnych problemów z bezpieczeństwem. Po zakończeniu podłączenia, warto przeprowadzić test, aby upewnić się, że silnik działa poprawnie i nie występują żadne nieprawidłowości.
| Typ złącza | Specyfikacja |
| Wtyczka 3-fazowa | Wtyczka CEE 16A, 400V |
| Kabel | Kabel YDYp 3x2.5 mm² |
| Izolacja | Izolacja PVC, odporna na działanie olejów |
Użycie kondensatora do pracy z jednofazowym zasilaniem
Kondensatory odgrywają kluczową rolę w umożliwieniu silnikom trójfazowym pracy na jednofazowym zasilaniu. Działają one poprzez symulację trzeciej fazy, co pozwala na zasilanie silnika, który normalnie wymaga trzech faz. W zależności od zastosowania, kondensatory mogą być rozruchowe, działające tylko podczas uruchamiania silnika, lub robocze, które działają przez cały czas jego pracy. Wybór odpowiedniego kondensatora jest niezbędny, aby zapewnić prawidłowe działanie silnika i uniknąć problemów z wydajnością.

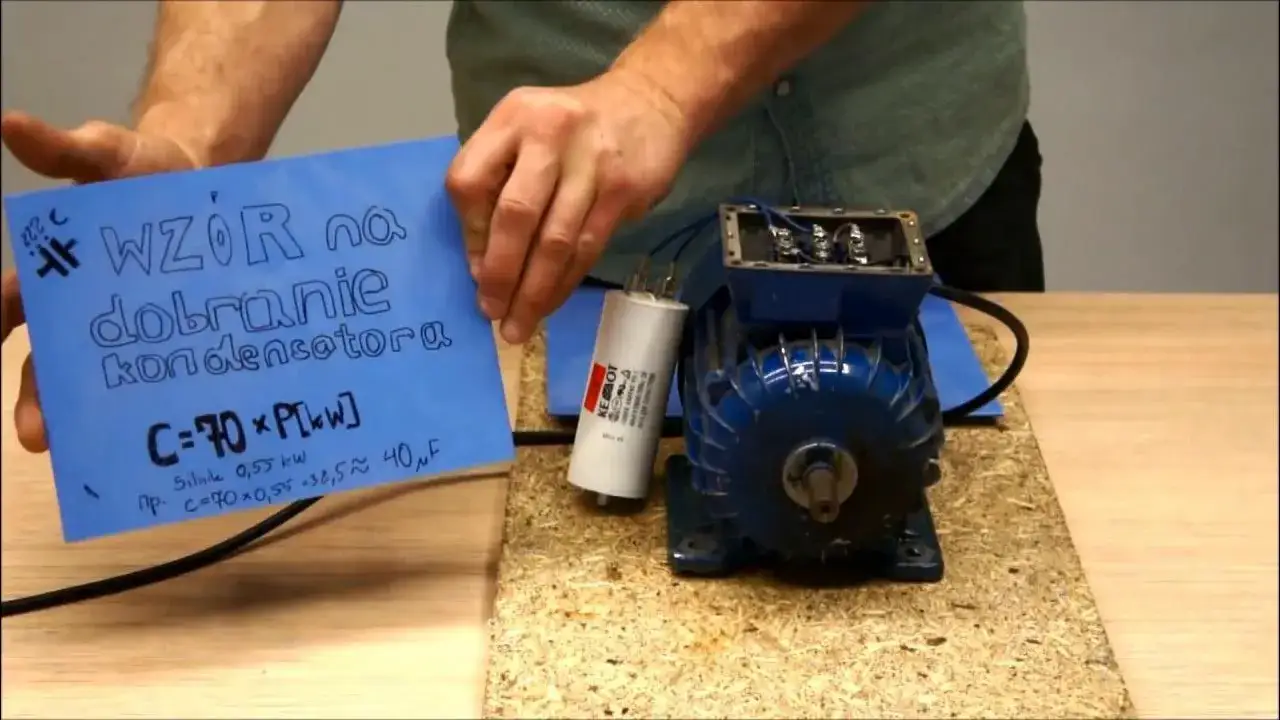

Aby dobrać odpowiedni kondensator, można użyć wzoru: $$C_B = 70 \times P$$, gdzie $$C_B$$ to pojemność w mikrofaradach, a $$P$$ to moc silnika w kilowatach. Na przykład, dla silnika o mocy 2 kW, wymagany kondensator będzie miał pojemność 140 μF. Ważne jest, aby pamiętać, że użycie kondensatora może wiązać się z pewnymi ograniczeniami, takimi jak spadek mocy o około 30% oraz niski moment rozruchowy, co może utrudnić uruchomienie silnika pod obciążeniem.
- Kondensator rozruchowy: Przykład - kondensator firmy Wima o pojemności 100 μF, idealny do uruchamiania silników.
- Kondensator roboczy: Przykład - kondensator Schneider Electric o pojemności 150 μF, przeznaczony do ciągłej pracy.
- Wielofunkcyjny kondensator: Przykład - kondensator Capacitor Co. o pojemności 200 μF, który może być używany zarówno jako rozruchowy, jak i roboczy.
Potencjalne zagrożenia i spadek mocy przy alternatywnych podłączeniach
Podłączając silnik trójfazowy do zasilania jednofazowego, istnieje ryzyko spadku mocy oraz potencjalnych zagrożeń związanych z niewłaściwymi połączeniami. Użycie kondensatora lub falownika może nie wystarczyć, jeśli nie zostaną spełnione odpowiednie warunki dotyczące instalacji. Niewłaściwe podłączenie może prowadzić do przegrzania silnika, co w skrajnych przypadkach może skutkować uszkodzeniem urządzenia lub nawet pożarem. Dlatego kluczowe jest, aby przed rozpoczęciem pracy upewnić się, że wszystkie połączenia są poprawne i zgodne z wymaganiami producenta.Spadek mocy przy użyciu kondensatorów może wynosić około 30%, co znacząco wpływa na wydajność silnika. Niski moment rozruchowy może uniemożliwić uruchomienie silnika pod obciążeniem, co stwarza dodatkowe ryzyko. Warto zwrócić uwagę na to, że nieodpowiednie zasilanie może prowadzić do awarii w systemie, a także do uszkodzenia innych urządzeń podłączonych do tej samej sieci. Dlatego tak ważne jest, aby przed podłączeniem silnika dokładnie zapoznać się z wymaganiami technicznymi i stosować się do zaleceń producenta.
| Scenariusz | Spadek mocy (%) | Potencjalne zagrożenia |
| Podłączenie z kondensatorem | 30% | Przegrzanie, niski moment rozruchowy |
| Podłączenie z falownikiem | 10% | Uszkodzenie falownika, niestabilność pracy |
| Niewłaściwe połączenie | 50% lub więcej | Awaria silnika, zagrożenie pożarowe |
Zalecenia dotyczące bezpieczeństwa i przestrzegania instrukcji
Bezpieczeństwo podczas podłączania silników trójfazowych do zasilania jednofazowego jest kluczowe. Należy zawsze przestrzegać instrukcji producenta, aby uniknąć niebezpieczeństw związanych z niewłaściwym użytkowaniem. Ważne jest, aby przed rozpoczęciem jakichkolwiek prac odłączyć zasilanie i upewnić się, że wszystkie połączenia są prawidłowe. Regularne przeglądy oraz konserwacja instalacji elektrycznej pomogą zminimalizować ryzyko awarii i zapewnią bezpieczeństwo użytkowania.
W przypadku wątpliwości dotyczących podłączenia silnika, warto skonsultować się z doświadczonym elektrykiem. Zastosowanie odpowiednich zabezpieczeń, takich jak wyłączniki różnicowoprądowe, dodatkowo zwiększa bezpieczeństwo użytkowania. Przestrzeganie tych zasad pozwoli na efektywne i bezpieczne działanie silnika, minimalizując ryzyko awarii oraz zagrożeń związanych z pożarem.
Inwestycje w nowoczesne technologie dla silników trójfazowych
W obliczu rosnących wymagań dotyczących efektywności energetycznej, nowoczesne technologie stają się kluczowe dla optymalizacji pracy silników trójfazowych. Zastosowanie inteligentnych falowników z funkcjami monitorowania i analizy danych pozwala na lepsze zarządzanie pracą silnika, co przekłada się na oszczędności energii i wydajności. Takie systemy są w stanie dostosować parametry pracy silnika do aktualnych warunków, co minimalizuje straty energii i wydłuża żywotność urządzeń.Dodatkowo, integracja silników trójfazowych z systemami automatyki przemysłowej umożliwia zdalne monitorowanie i zarządzanie, co jest szczególnie korzystne w kontekście Przemysłu 4.0. Dzięki zastosowaniu czujników i IoT (Internet of Things), użytkownicy mogą na bieżąco śledzić stan silników, co pozwala na wczesne wykrywanie problemów i planowanie konserwacji. Taka proaktywna strategia nie tylko zwiększa bezpieczeństwo, ale również przyczynia się do większej efektywności operacyjnej w dłuższej perspektywie.
