Dobranie odpowiedniego kondensatora do silnika elektrycznego o mocy 2,2 kW wymaga uwzględnienia kilku kluczowych czynników. Typ silnika (jednofazowy lub trójfazowy) oraz jego zastosowanie to główne aspekty, które wpływają na wybór. Kondensatory dzielą się na dwa rodzaje: rozruchowe i robocze. Każdy z nich pełni inną funkcję w pracy silnika. Właściwy dobór pojemności kondensatora jest kluczowy dla optymalnej wydajności urządzenia.
Najważniejsze informacje:
- Kondensatory rozruchowe zapewniają wysoki moment obrotowy przy starcie
- Kondensatory robocze utrzymują pole magnetyczne podczas normalnej pracy
- Dla silników jednofazowych 2,2 kW zaleca się kondensator 66-110 µF
- Silniki trójfazowe zasilane jednofazowo wymagają około 89 µF
- Zawsze należy sprawdzić zalecenia producenta silnika
Rodzaje kondensatorów stosowanych w silnikach elektrycznych
Dobór kondensatora do silnika 2.2 kW wymaga zrozumienia różnic między dwoma głównymi typami: kondensatorami rozruchowymi i roboczymi. Każdy z nich pełni kluczową rolę w funkcjonowaniu silnika elektrycznego.
Kondensatory rozruchowe są wykorzystywane do generowania wysokiego momentu obrotowego podczas uruchamiania silnika. Charakteryzują się dużą pojemnością, ale działają tylko przez krótki czas. Po osiągnięciu przez silnik odpowiedniej prędkości obrotowej, kondensator rozruchowy jest automatycznie odłączany przez specjalny wyłącznik.
Z kolei kondensatory robocze pracują ciągle podczas normalnej pracy silnika. Ich głównym zadaniem jest utrzymanie odpowiedniego pola magnetycznego, co zapewnia stabilną pracę urządzenia. Mają one mniejszą pojemność niż kondensatory rozruchowe i są na stałe podłączone do obwodu silnika.
- Kondensatory rozruchowe:
- Duża pojemność (zwykle 50-500 µF)
- Krótkotrwałe działanie
- Automatyczne odłączanie po rozruchu
- Generują wysoki moment rozruchowy
- Kondensatory robocze:
- Mniejsza pojemność (zwykle 3-70 µF)
- Ciągła praca
- Stałe podłączenie do obwodu
- Utrzymują stabilne pole magnetyczne
Dlaczego właściwy dobór kondensatora jest kluczowy?
Dobór kondensatora do silnika elektrycznego ma ogromny wpływ na jego wydajność i żywotność. Odpowiednio dobrany kondensator zapewnia optymalny moment rozruchowy, co jest szczególnie ważne w przypadku silników o mocy 2.2 kW. Prawidłowa pojemność kondensatora gwarantuje również stabilną pracę silnika pod obciążeniem.
Właściwy kondensator do silnika jednofazowego poprawia współczynnik mocy, zwiększając efektywność energetyczną całego układu. W przypadku silników trójfazowych zasilanych jednofazowo, kondensator umożliwia prawidłowe rozłożenie napięć na uzwojeniach, co jest kluczowe dla równomiernej pracy silnika.
Niewłaściwy dobór kondensatora może prowadzić do poważnych konsekwencji. Zbyt mała pojemność może uniemożliwić rozruch silnika lub znacznie go utrudnić. Z kolei zbyt duża pojemność może spowodować przegrzewanie się silnika, nadmierne zużycie energii, a nawet uszkodzenie uzwojeń.
Czytaj więcej: Iveco Daily: Wybierz idealny silnik do swoich potrzeb transportowych
Jak obliczyć pojemność kondensatora dla silnika 2.2 kW?
Obliczenie pojemności kondensatora silnika 2.2 kW zależy od typu silnika. Dla silników jednofazowych stosuje się wzór: C = (30-50) µF na kW mocy silnika. W przypadku silników trójfazowych zasilanych jednofazowo, używa się formuły: C = 60 × √P, gdzie P to moc w kW.
Ważne jest, aby pamiętać, że te wzory są orientacyjne i mogą wymagać dostosowania w zależności od specyfiki silnika i jego zastosowania. Zawsze warto skonsultować się z dokumentacją techniczną producenta.
| Typ silnika | Wzór | Zastosowanie |
|---|---|---|
| Jednofazowy | C = (30-50) µF × kW | Silniki zasilane bezpośrednio z sieci jednofazowej |
| Trójfazowy (zasilany jednofazowo) | C = 60 × √P | Silniki trójfazowe pracujące w sieci jednofazowej |
Obliczenia dla silnika jednofazowego 2.2 kW
- Ustal zakres pojemności: 30-50 µF na kW
- Pomnóż dolną granicę przez moc silnika: 30 × 2.2 = 66 µF
- Pomnóż górną granicę przez moc silnika: 50 × 2.2 = 110 µF
- Określ zakres pojemności: 66-110 µF
- Wybierz wartość z tego zakresu, najlepiej środkową: około 88 µF
Wynik obliczeń wskazuje, że dla silnika jednofazowego 2.2 kW odpowiedni będzie kondensator roboczy do silnika o pojemności w zakresie 66-110 µF. Najbezpieczniejszym wyborem jest kondensator o pojemności około 88 µF, co stanowi średnią wartość z obliczonego zakresu.
Obliczenia dla silnika trójfazowego 2.2 kW zasilanego jednofazowo
- Zastosuj wzór: C = 60 × √P
- Podstaw moc silnika: C = 60 × √2.2
- Oblicz pierwiastek: √2.2 ≈ 1.483
- Pomnóż: 60 × 1.483 = 88.98 µF
- Zaokrąglij wynik do najbliższej dostępnej wartości: 90 µF
Dla silnika trójfazowego 2.2 kW zasilanego jednofazowo, obliczenia wskazują na potrzebę zastosowania kondensatora o pojemności około 90 µF. Ta wartość zapewni optymalne warunki pracy silnika w sieci jednofazowej.
Zalecane zakresy pojemności kondensatorów dla silnika 2.2 kW
Dla silnika jednofazowego 2.2 kW, zalecany zakres pojemności kondensatora roboczego wynosi 66-110 µF. W praktyce często stosuje się kondensatory o pojemności 80 lub 100 µF, które mieszczą się w tym zakresie i są łatwo dostępne na rynku.
W przypadku silnika trójfazowego 2.2 kW zasilanego jednofazowo, optymalny kondensator rozruchowy 2.2 kW powinien mieć pojemność około 90 µF. Można rozważyć zastosowanie kondensatora o pojemności 80-100 µF, w zależności od specyfiki silnika i warunków pracy.
| Typ silnika | Zalecany zakres pojemności | Optymalna wartość |
|---|---|---|
| Jednofazowy 2.2 kW | 66-110 µF | 88 µF |
| Trójfazowy 2.2 kW (zasilany jednofazowo) | 80-100 µF | 90 µF |

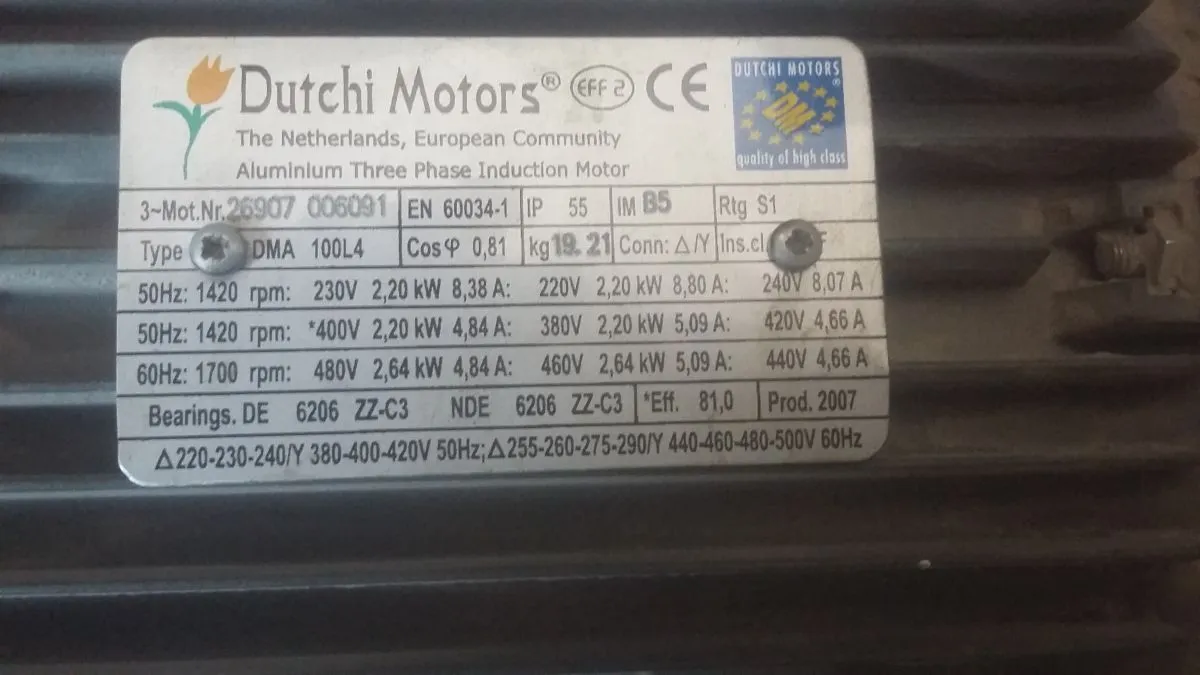

Aby znaleźć dokładne zalecenia dotyczące kondensatora do silnika 2.2 kW, sprawdź tabliczkę znamionową silnika lub skontaktuj się bezpośrednio z producentem. Często informacje te są dostępne w katalogach technicznych lub na stronie internetowej producenta. Podaj model silnika i jego numer seryjny, aby uzyskać najbardziej precyzyjne dane.
Jak dobrać kondensator uwzględniając specyfikę zastosowania?
Dobór kondensatora do silnika elektrycznego o mocy 2.2 kW zależy od konkretnego zastosowania. W przypadku maszyn z dużym obciążeniem początkowym, jak kompresory czy pompy, może być konieczne zastosowanie kondensatora o większej pojemności, bliżej górnej granicy zalecanego zakresu.
Dla urządzeń pracujących w trybie ciągłym, jak wentylatory przemysłowe, kluczowe jest dobranie kondensatora roboczego o optymalnej pojemności. W tym przypadku warto rozważyć kondensator o pojemności około 90 µF dla silnika jednofazowego 2.2 kW, co zapewni stabilną pracę i długą żywotność urządzenia.
W aplikacjach wymagających częstych rozruchów, na przykład w systemach chłodniczych, należy zwrócić szczególną uwagę na dobór kondensatora rozruchowego 2.2 kW. W takich sytuacjach może być konieczne zastosowanie kondensatora o większej pojemności, nawet do 120-130 µF, aby zapewnić niezawodny rozruch w każdych warunkach.
Przykładowo, dla piły tarczowej o mocy 2.2 kW, która wymaga wysokiego momentu rozruchowego, odpowiedni będzie kondensator o pojemności około 100 µF. Zapewni to szybki i pewny start, nawet pod obciążeniem.
Z kolei dla pompy wody o tej samej mocy, pracującej w trybie ciągłym, lepszym wyborem może być kondensator o pojemności 80-90 µF. Taka wartość zapewni optymalną pracę bez nadmiernego obciążenia silnika.
Wpływ temperatury i warunków pracy na wybór kondensatora
Temperatura otoczenia ma znaczący wpływ na pracę kondensatora. Wysokie temperatury mogą skrócić żywotność kondensatora i zmniejszyć jego efektywność. W przypadku silników pracujących w gorącym środowisku, należy rozważyć wybór kondensatora o wyższej klasie temperaturowej lub o nieco większej pojemności.
Wilgoć i zapylenie to kolejne czynniki wpływające na dobór kondensatora do silnika elektrycznego. W środowiskach o wysokiej wilgotności lub dużym zapyleniu, warto wybrać kondensatory w szczelnych obudowach, odporne na te warunki. Może to oznaczać konieczność zastosowania specjalistycznych kondensatorów przemysłowych.
Przy doborze kondensatora do silnika 2.2 kW pracującego w trudnych warunkach, warto rozważyć zwiększenie pojemności o 10-15% w stosunku do wartości nominalnej. Na przykład, zamiast kondensatora 90 µF, można zastosować 100 µF. Dodatkowo, należy zwrócić uwagę na napięcie znamionowe kondensatora - powinno ono być wyższe niż napięcie sieci, aby zapewnić margines bezpieczeństwa.
Najczęstsze błędy przy doborze kondensatora do silnika 2.2 kW
- Wybór kondensatora o zbyt małej pojemności - prowadzi do problemów z rozruchem i przegrzewania się silnika.
- Zastosowanie kondensatora o zbyt dużej pojemności - może powodować nadmierne obciążenie silnika i skrócenie jego żywotności.
- Ignorowanie warunków pracy - nieuwzględnienie temperatury i wilgotności otoczenia może prowadzić do przedwczesnego uszkodzenia kondensatora.
- Używanie kondensatora rozruchowego zamiast roboczego w aplikacjach ciągłych - grozi uszkodzeniem zarówno kondensatora, jak i silnika.
- Niedopasowanie napięcia znamionowego kondensatora do napięcia sieci - może skutkować awarią kondensatora i zagrożeniem bezpieczeństwa.
Jak zweryfikować poprawność doboru kondensatora?
Po zainstalowaniu kondensatora, kluczowe jest przeprowadzenie testów weryfikacyjnych. Należy zmierzyć prąd rozruchowy silnika - powinien on mieścić się w granicach określonych przez producenta. Zbyt wysoki prąd może świadczyć o zbyt małej pojemności kondensatora, natomiast zbyt niski - o nadmiernej pojemności.
Kolejnym krokiem jest monitorowanie temperatury pracy silnika. Jeśli silnik nagrzewa się bardziej niż zwykle, może to oznaczać nieprawidłowy dobór kondensatora. Warto również zwrócić uwagę na poziom hałasu i wibracji - nadmierne drgania mogą sugerować problemy z rozruchem lub pracą silnika spowodowane nieodpowiednim kondensatorem.
Podczas testów należy zachować szczególną ostrożność. Prace przy silnikach elektrycznych powinny być wykonywane przez wykwalifikowany personel. Zawsze należy odłączyć zasilanie przed jakimikolwiek manipulacjami przy kondensatorze lub silniku. Warto również pamiętać o rozładowaniu kondensatora przed dotknięciem jego wyprowadzeń, aby uniknąć porażenia elektrycznego.
Klucz do wydajności: Precyzyjny dobór kondensatora dla silnika 2.2 kW
Dobór kondensatora do silnika 2.2 kW to proces wymagający uwagi i precyzji. Właściwy wybór między kondensatorem rozruchowym a roboczym, oraz dokładne obliczenie pojemności, są kluczowe dla optymalnej pracy urządzenia. Dla silników jednofazowych zalecany zakres to 66-110 µF, natomiast dla trójfazowych zasilanych jednofazowo około 90 µF.
Pamiętaj, że specyfika zastosowania silnika, warunki pracy i temperatura otoczenia mają istotny wpływ na wybór kondensatora. W trudnych warunkach warto rozważyć zwiększenie pojemności o 10-15%. Unikaj typowych błędów, takich jak wybór zbyt małej lub zbyt dużej pojemności, które mogą prowadzić do problemów z rozruchem lub przegrzewania się silnika.
Po instalacji kondensatora, przeprowadź testy weryfikacyjne, mierząc prąd rozruchowy i monitorując temperaturę pracy silnika. Pamiętaj o zachowaniu zasad bezpieczeństwa podczas pracy z urządzeniami elektrycznymi. Prawidłowy dobór kondensatora do silnika elektrycznego zapewni jego długotrwałą, wydajną i bezawaryjną pracę.
