Sprawdzanie silnika elektrycznego za pomocą miernika to kluczowy proces w diagnostyce i konserwacji. Wymaga on systematycznego podejścia i przestrzegania zasad bezpieczeństwa. Główne etapy obejmują przygotowanie, pomiar rezystancji uzwojeń oraz kontrolę izolacji. Prawidłowe wykonanie tych kroków pozwala ocenić stan techniczny silnika i wykryć potencjalne problemy. Regularne badania mogą zapobiec poważnym awariom i przedłużyć żywotność urządzenia.
Najważniejsze informacje:- Przed rozpoczęciem pomiarów należy bezwzględnie odłączyć silnik od zasilania
- Do badań używa się multimetru z funkcją pomiaru rezystancji
- Pomiar rezystancji uzwojeń pozwala wykryć przerwy w obwodzie
- Kontrola izolacji do masy jest kluczowa dla bezpieczeństwa pracy silnika
- Dodatkowe czynności obejmują sprawdzenie kondensatorów i szczotek
- Regularne czyszczenie i konserwacja są niezbędne dla długotrwałej pracy silnika
Przygotowanie do badania silnika elektrycznego
Sprawdzanie silnika elektrycznego miernikiem wymaga odpowiedniego przygotowania i zachowania środków ostrożności. Bezpieczeństwo jest kluczowe, dlatego przed rozpoczęciem prac należy bezwzględnie odłączyć urządzenie od źródła zasilania. Upewnij się, że silnik jest całkowicie zatrzymany i nie ma ryzyka przypadkowego uruchomienia.
Kolejnym krokiem jest zgromadzenie niezbędnych narzędzi. Diagnostyka silnika elektrycznego za pomocą miernika wymaga przede wszystkim dobrej jakości multimetru. Oprócz tego przydatne będą: śrubokręt izolowany, szczypce izolowane, latarka oraz notatnik do zapisywania wyników pomiarów.
- Multimetr z funkcją pomiaru rezystancji
- Śrubokręt izolowany
- Szczypce izolowane
- Latarka
- Notatnik
Pomiar rezystancji uzwojeń silnika
Krok 1: Ustawienie multimetru

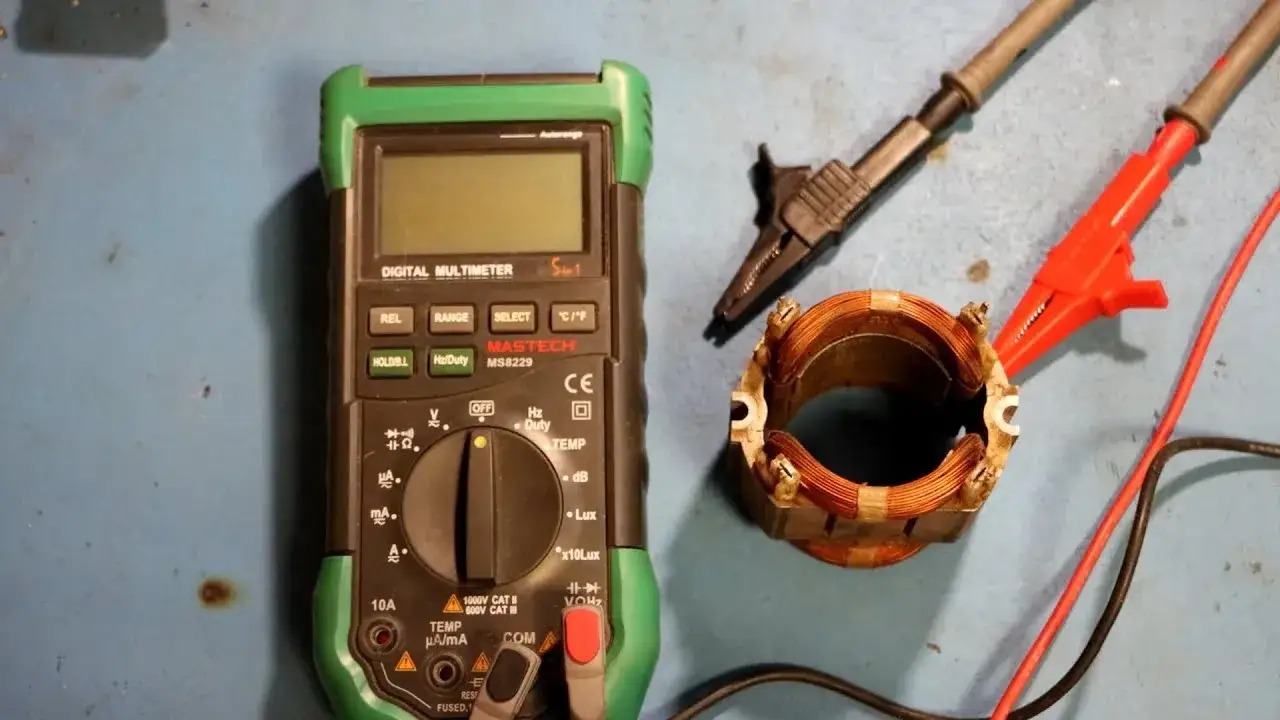

Aby sprawdzić silnik elektryczny miernikiem, najpierw ustaw multimetr na funkcję pomiaru rezystancji (omomierz). Wybierz odpowiedni zakres pomiarowy - zazwyczaj będzie to najniższy dostępny zakres dla pomiaru rezystancji.
Krok 2: Wykonanie pomiarów

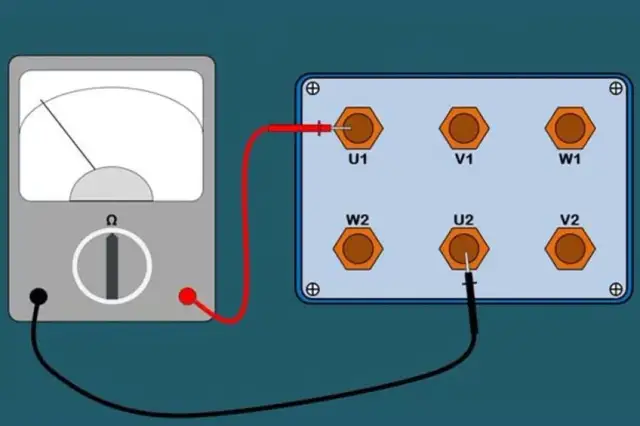

W silnikach trójfazowych testowanie silnika elektrycznego przyrządem pomiarowym polega na zmierzeniu rezystancji między każdą parą wyprowadzeń: U1-U2, V1-V2, W1-W2. Przyłóż sondy miernika do odpowiednich końcówek, upewniając się, że masz dobry kontakt.
Dla silników jednofazowych, sprawdzanie silnika elektrycznego omomierzem obejmuje pomiar rezystancji między głównymi zaciskami. Zapisz wyniki dla każdego pomiaru - będą one kluczowe dla dalszej analizy.
Interpretacja wyników pomiaru rezystancji
Prawidłowe wartości rezystancji uzwojeń zależą od typu i mocy silnika. Generalnie, powinny być niskie, ale nie zerowe. Znaczne różnice między pomiarami poszczególnych uzwojeń mogą wskazywać na problem. Oto przykładowe wartości:
| Typ silnika | Typowa rezystancja |
| Mały silnik jednofazowy (do 1 kW) | 2-50 Ω |
| Średni silnik trójfazowy (1-10 kW) | 0.5-5 Ω |
| Duży silnik przemysłowy (powyżej 10 kW) | 0.1-1 Ω |
Czytaj więcej: Zatarty silnik: 7 objawów i jak je rozpoznać w samochodzie
Badanie izolacji silnika elektrycznego
Krok 3: Pomiar rezystancji izolacji
Pomiar parametrów silnika elektrycznego obejmuje także sprawdzenie stanu izolacji. Ustaw miernik na najwyższy zakres pomiaru rezystancji. Przyłóż jedną sondę do obudowy silnika, a drugą kolejno do każdego z wyprowadzeń uzwojeń.
Wykonaj pomiar dla każdego uzwojenia osobno. Kontrola stanu silnika elektrycznego miernikiem w tym przypadku polega na obserwacji, czy wskazania są stabilne i wysokie - najlepiej w megaomach.
Analiza wyników badania izolacji
Prawidłowa izolacja powinna wykazywać bardzo wysoką rezystancję, idealne nieskończoną. Niskie wartości sugerują uszkodzenie izolacji. Oto typowe problemy:
- Zawilgocenie uzwojeń - obniżona, ale mierzalna rezystancja
- Przebicie izolacji - bardzo niska rezystancja
- Starzenie się izolacji - stopniowe obniżanie się rezystancji w czasie
- Zanieczyszczenie - nieregularne odczyty rezystancji
Dodatkowe kontrole stanu silnika
Krok 4: Sprawdzenie kondensatorów
W silnikach jednofazowych ważne jest sprawdzenie silnika elektrycznego miernikiem pod kątem stanu kondensatorów. Ustaw multimetr na pomiar pojemności. Zmierz pojemność kondensatora, porównując wynik z wartością nominalną podaną na jego obudowie.
Krok 5: Inspekcja szczotek w silnikach komutatorowych
Jak zbadać silnik elektryczny multimetrem w przypadku maszyn komutatorowych? Kluczowa jest kontrola stanu szczotek. Sprawdź długość szczotek - jeśli są krótsze niż 1/3 oryginalnej długości, należy je wymienić.
Zbadaj również nacisk sprężyn dociskowych szczotek. Słaby nacisk może powodować iskrzenie i nieprawidłową pracę silnika. Testowanie silnika elektrycznego przyrządem pomiarowym obejmuje też ocenę stanu komutatora pod kątem zużycia i ewentualnych uszkodzeń.
Czyszczenie i konserwacja silnika elektrycznego
Regularne czyszczenie to klucz do długiej żywotności silnika. Usuń kurz i brud z zewnętrznych części silnika za pomocą sprężonego powietrza lub odkurzacza. Nie używaj wody ani rozpuszczalników, które mogą uszkodzić izolację.
Sprawdź stan łożysk, nasłuchując nietypowych dźwięków podczas pracy silnika. Jeśli to konieczne, nasmaruj łożyska zgodnie z zaleceniami producenta. Kontrola stanu silnika elektrycznego miernikiem powinna być uzupełniona o wizualną inspekcję pod kątem luźnych połączeń czy oznak przegrzania.
Pamiętaj o regularnym sprawdzaniu temperatury pracy silnika za pomocą termometru bezkontaktowego. Nadmierne nagrzewanie się może wskazywać na problemy z uzwojeniami lub łożyskami.
- Zawsze odłączaj zasilanie przed rozpoczęciem prac
- Używaj izolowanych narzędzi i środków ochrony osobistej
- Upewnij się, że silnik jest całkowicie zatrzymany
- Nie dotykaj odsłoniętych części przewodzących
- W razie wątpliwości skonsultuj się z wykwalifikowanym elektrykiem
Częste problemy wykrywane podczas badania silnika miernikiem
Zwarcia międzyzwojowe to jeden z najczęstszych problemów wykrywanych podczas diagnostyki silnika elektrycznego za pomocą miernika. Objawia się to nierównomierną rezystancją uzwojeń i może prowadzić do przegrzewania się silnika.
Przerwane uzwojenia to kolejna typowa usterka. Pomiar parametrów silnika elektrycznego wykaże w tym przypadku nieskończoną rezystancję na jednym lub więcej uzwojeniach. Silnik z takim uszkodzeniem nie będzie działał prawidłowo lub wcale.
Problemy z izolacją są również często wykrywane podczas badań. Niska rezystancja izolacji może prowadzić do zwarć doziemnych, co stwarza poważne zagrożenie bezpieczeństwa. Regularne sprawdzanie silnika elektrycznego omomierzem pozwala wcześnie wykryć te problemy i zapobiec poważniejszym awariom.
Klucz do efektywnej diagnostyki silnika elektrycznego
Sprawdzanie silnika elektrycznego miernikiem to proces wymagający systematycznego podejścia i uwagi na szczegóły. Kluczowe etapy obejmują przygotowanie, pomiar rezystancji uzwojeń, badanie izolacji oraz dodatkowe kontrole. Każdy z tych kroków dostarcza cennych informacji o stanie urządzenia.
Pamiętaj, że bezpieczeństwo jest priorytetem. Zawsze odłączaj zasilanie przed rozpoczęciem prac i używaj odpowiednich narzędzi. Kontrola stanu silnika elektrycznego miernikiem powinna być regularnym elementem konserwacji, pozwalającym na wczesne wykrycie potencjalnych problemów.
Interpretacja wyników pomiarów wymaga pewnego doświadczenia. Nietypowe odczyty rezystancji, problemy z izolacją czy nieprawidłowości w pracy szczotek to sygnały, których nie należy ignorować. W razie wątpliwości, zawsze warto skonsultować się z wykwalifikowanym specjalistą. Regularne testowanie silnika elektrycznego przyrządem pomiarowym to inwestycja w długotrwałą i bezawaryjną pracę urządzenia.
