Podłączenie regulatora obrotów silnika 230V to kluczowy proces wymagający odpowiedniej wiedzy i przestrzegania zasad bezpieczeństwa. Prawidłowa instalacja regulatora umożliwia kontrolę prędkości silnika i jest często stosowana w różnych urządzeniach domowych i przemysłowych.
Proces wymaga podstawowych narzędzi montażowych oraz znajomości trzech głównych punktów podłączenia: zasilania, wyjścia do silnika oraz uziemienia. Szczególnie ważne jest zachowanie odpowiedniej kolejności działań i upewnienie się, że instalacja jest wykonywana przy wyłączonym zasilaniu.
Kluczowe informacje:- Regulator musi być dostosowany do napięcia 230V AC
- Instalacja wymaga podłączenia przewodów neutralnych (N) i fazowych (L)
- Bezpieczeństwo jest priorytetem - zawsze należy wyłączyć zasilanie przed rozpoczęciem prac
- Konieczne jest przestrzeganie oznaczeń na regulatorze (N, L, U)
- Właściwe uziemienie jest niezbędne dla bezpiecznej pracy urządzenia
- W razie wątpliwości zalecana jest konsultacja z elektrykiem
Niezbędne materiały i narzędzia do montażu regulatora obrotów
Montaż regulatora obrotów 230V wymaga odpowiedniego przygotowania stanowiska pracy. Właściwy dobór narzędzi znacząco ułatwi proces instalacji. Profesjonalne podejście do przygotowań zwiększy bezpieczeństwo i efektywność montażu.
Przed rozpoczęciem podłączenia sterownika silnika jednofazowego warto zgromadzić wszystkie potrzebne elementy. Kompletny zestaw narzędzi pozwoli uniknąć niepotrzebnych przerw w pracy. Sprawdzenie stanu technicznego materiałów jest kluczowym elementem przygotowań.
- Regulator obrotów dostosowany do napięcia 230V
- Przewody elektryczne o odpowiednim przekroju (minimum 1.5mm²)
- Wkrętaki płaskie i krzyżakowe różnych rozmiarów
- Miernik uniwersalny do testów napięcia
- Szczypce do zdejmowania izolacji
- Puszka instalacyjna i wkręty montażowe
Oznaczenia na regulatorze obrotów - co musisz wiedzieć
Każdy regulator posiada standardowe oznaczenia, które ułatwiają prawidłową instalację regulatora prędkości silnika. Znajomość symboli jest kluczowa dla bezpiecznego montażu.
Nieprawidłowe odczytanie oznaczeń może prowadzić do poważnych uszkodzeń. Symbole na regulatorze są uniwersalne i stosowane przez wszystkich producentów.
| Symbol | Znaczenie | Zastosowanie | Uwagi |
| L | Przewód fazowy | Zasilanie wejściowe | Zawsze kolor brązowy |
| N | Przewód neutralny | Zasilanie wejściowe | Zawsze kolor niebieski |
| U | Wyjście regulowane | Podłączenie silnika | Napięcie zmienne |
| PE | Uziemienie | Ochrona | Żółto-zielony przewód |
Czytaj więcej: Co to jest silnik? Poznaj zasadę działania i rodzaje urządzeń
Zasady bezpieczeństwa podczas instalacji
Jak podłączyć regulator obrotów silnika 230V bezpiecznie? To kluczowe pytanie dla każdego instalatora. Praca z napięciem 230V wymaga szczególnej ostrożności. Przestrzeganie zasad bezpieczeństwa jest bezwzględnie konieczne.
Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie w rozdzielnicy. Warto użyć miernika do sprawdzenia czy napięcie zostało skutecznie odłączone. Dodatkowym zabezpieczeniem jest oznaczenie wyłączonego obwodu tabliczką ostrzegawczą.
Kiedy wezwać elektryka
Brak pewności co do schematu podłączenia regulatora obrotów jest pierwszym sygnałem do wezwania specjalisty. Problemy z identyfikacją przewodów wymagają profesjonalnej weryfikacji.
Instalacje w pomieszczeniach wilgotnych lub zagrożonych wybuchem muszą być wykonane przez wykwalifikowanego elektryka. Modyfikacje istniejącej instalacji elektrycznej również wymagają wiedzy eksperckiej.

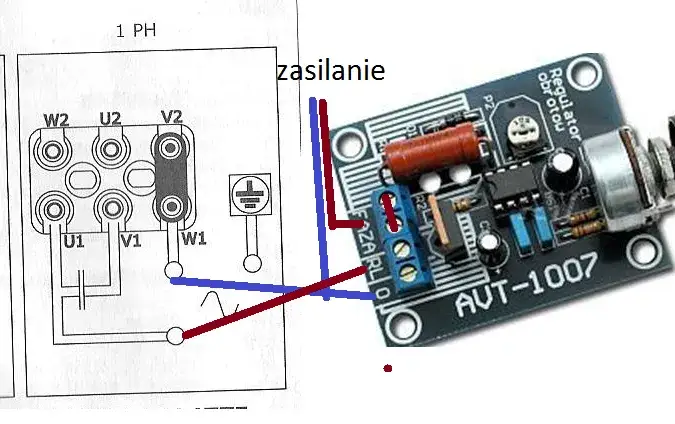

Krok po kroku - podłączenie regulatora do silnika
Jak zamontować regulator do silnika 230V prawidłowo? Poniższe kroki przeprowadzą Cię przez proces instalacji.
- Zdemontuj obudowę regulatora i przygotuj przewody
- Przygotuj otwory montażowe w puszce instalacyjnej
- Wprowadź przewody przez przepusty w obudowie
- Podłącz przewody zgodnie ze schematem
- Sprawdź poprawność wszystkich połączeń
Podłączenie przewodów zasilających
Rozpocznij od podłączenia przewodu neutralnego (N) do odpowiedniego zacisku. Następnie podłącz przewód fazowy (L) do właściwego terminala.
Upewnij się, że przewody są dokładnie dokręcone w zaciskach. Sprawdź czy izolacja nie jest uszkodzona.
Przewody powinny być ułożone bez naprężeń mechanicznych. Nadmiar przewodu należy odpowiednio skrócić.
Instalacja przewodów wyjściowych
Instalacja regulatora prędkości silnika wymaga precyzyjnego podłączenia przewodów wyjściowych. Zacisk oznaczony jako "U" służy do podłączenia przewodu fazowego silnika. Podczas montażu należy zwrócić szczególną uwagę na dokładne zaciśnięcie przewodów.
Przewód neutralny silnika podłączamy do zacisku "N" na regulatorze. Wszystkie połączenia muszą być wykonane z zachowaniem odpowiedniej siły dokręcenia. Nadmierne dokręcenie może uszkodzić przewody lub zaciski regulatora.
Uziemienie regulatora
Prawidłowe uziemienie to kluczowy element podłączenia sterownika silnika jednofazowego. Przewód ochronny (żółto-zielony) musi być podłączony do zacisku oznaczonego symbolem PE lub odpowiednim piktogramem.
Połączenie uziemienia musi zapewniać pewny styk elektryczny. Brak lub nieprawidłowe podłączenie uziemienia stwarza zagrożenie porażeniem prądem.
Kalibracja i ustawienia podstawowe
Po zakończeniu montażu regulatora obrotów 230V należy przeprowadzić kalibrację. Właściwe ustawienia zapewnią optymalną pracę silnika.
Większość regulatorów posiada możliwość regulacji minimalnych obrotów. Zbyt niska wartość może powodować zatrzymanie silnika.
| Parametr | Zakres | Zalecana wartość |
| Minimalne obroty | 20-60% | 30% |
| Moment rozruchowy | 40-100% | 70% |
| Czas rozpędzania | 1-5s | 2s |
Typowe błędy przy montażu regulatora
Najczęstszym błędem przy instalacji regulatora prędkości silnika jest nieprawidłowe podłączenie przewodów fazowych. Pomylenie przewodów może skutkować uszkodzeniem urządzenia.
Zbyt słabe dokręcenie przewodów prowadzi do przegrzewania się połączeń. Luźne przewody mogą być przyczyną pożaru.
Brak właściwego uziemienia stanowi poważne zagrożenie bezpieczeństwa. Niepodłączenie przewodu ochronnego może doprowadzić do porażenia.
Montaż regulatora w miejscu o zbyt wysokiej temperaturze skraca jego żywotność. Należy zapewnić odpowiednią wentylację urządzenia.
Pierwsze uruchomienie i test działania
Jak podłączyć regulator obrotów silnika 230V to jedno, ale równie ważne jest jego pierwsze uruchomienie. Przed włączeniem zasilania należy dokładnie sprawdzić wszystkie połączenia. Test powinien odbywać się przy minimalnych obrotach.
Podczas pierwszego uruchomienia należy zwrócić uwagę na nietypowe dźwięki lub wibracje. Silnik powinien pracować płynnie w całym zakresie regulacji. Warto również sprawdzić temperaturę regulatora po kilku minutach pracy.
Prawidłowo zainstalowany regulator pozwala na płynną zmianę obrotów silnika. Należy przetestować działanie w pełnym zakresie prędkości. Po zakończeniu testów warto zapisać optymalne ustawienia do późniejszego wykorzystania.
Najważniejsze zasady prawidłowego montażu regulatora obrotów
Montaż regulatora obrotów 230V to zadanie wymagające odpowiedniego przygotowania i przestrzegania zasad bezpieczeństwa. Kluczem do sukcesu jest właściwe przygotowanie narzędzi oraz dokładne zapoznanie się z oznaczeniami na urządzeniu.
Proces instalacji regulatora prędkości silnika składa się z kilku kluczowych etapów: przygotowania stanowiska pracy, podłączenia przewodów zasilających, instalacji przewodów wyjściowych oraz prawidłowego uziemienia. Każdy z tych kroków wymaga szczególnej uwagi i precyzji.
Najważniejsze podczas podłączenia sterownika silnika jednofazowego jest bezpieczeństwo - zawsze pracuj przy wyłączonym zasilaniu i dokładnie sprawdzaj wszystkie połączenia. Pamiętaj o właściwej kalibracji urządzenia i przeprowadzeniu testów przed oddaniem do użytku.
W razie jakichkolwiek wątpliwości podczas montażu, lepiej skonsultować się z wykwalifikowanym elektrykiem. Właściwie zainstalowany regulator zapewni wieloletnią i bezawaryjną pracę silnika.
