Silniki trójfazowe są często używane w różnych zastosowaniach przemysłowych, ale czasami musimy je podłączyć do standardowej sieci jednofazowej 230V. Kluczowym elementem umożliwiającym takie podłączenie jest odpowiednio dobrany kondensator.
Kondensator w tym układzie pełni istotną rolę - wytwarza wirujące pole magnetyczne, które jest niezbędne do prawidłowej pracy silnika. Bez niego silnik trójfazowy nie mógłby działać na zasilaniu jednofazowym.
Dobór właściwego kondensatora zależy głównie od mocy silnika i można go łatwo obliczyć przy pomocy prostego wzoru matematycznego. Należy jednak pamiętać, że takie rozwiązanie wiąże się ze stratami wydajności.
Najważniejsze informacje:- Kondensator jest niezbędny do podłączenia silnika trójfazowego do sieci 230V
- Występują dwa rodzaje kondensatorów: rozruchowe i robocze
- Moc silnika wpływa na wymaganą pojemność kondensatora
- Przy takim podłączeniu występuje strata mocy około 40%
- Moment rozruchowy jest mniejszy o 40-50% od nominalnego
- Kondensator musi mieć napięcie robocze minimum 450V AC
Dlaczego silnik 3-fazowy potrzebuje kondensatora przy zasilaniu 230V

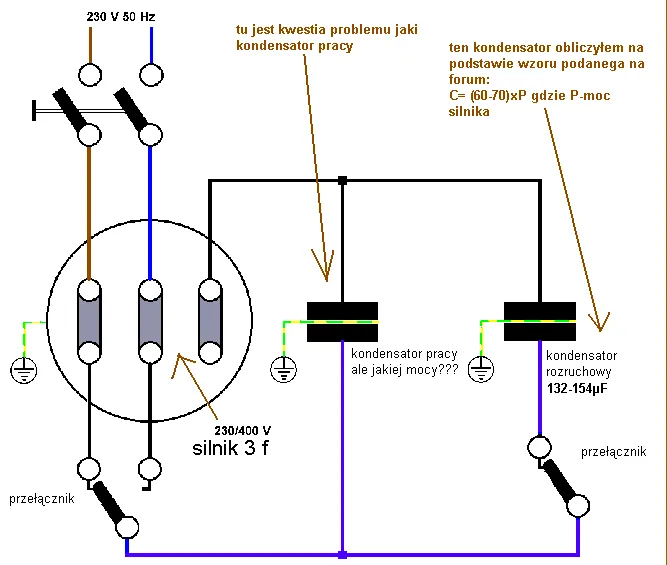

Podłączenie silnika trójfazowego do 230v wymaga specjalnego podejścia. Silnik trójfazowy standardowo potrzebuje trzech faz do wytworzenia wirującego pola magnetycznego. Prawidłowe działanie takiego silnika na jednofazowym napięciu jest możliwe tylko przy zastosowaniu odpowiedniego kondensatora.
Dobór kondensatora do silnika 3 fazowego jest kluczowym elementem adaptacji. Kondensator przejmuje rolę brakujących faz, wytwarzając sztuczne przesunięcie fazowe. Ten element elektroniczny umożliwia utworzenie wirującego pola magnetycznego, niezbędnego do rozruchu i pracy silnika.
Spadek mocy silnika przy zasilaniu jednofazowym
Przy podłączeniu silnika 3 fazowego do 230v należy liczyć się ze znacznym spadkiem wydajności. Moc silnika spada o około 40% w porównaniu do zasilania trójfazowego, a moment rozruchowy jest mniejszy nawet o 50%. Te ograniczenia trzeba uwzględnić przy planowaniu zastosowania takiego rozwiązania.
Rodzaje kondensatorów do silników 3-fazowych
Wybierając jaki kondensator do silnika 3 fazowego na 230v zastosować, musimy rozróżnić dwa podstawowe typy. Każdy z nich pełni odmienną funkcję w układzie zasilania silnika.
Prawidłowy dobór kondensatora do silnika trójfazowego wymaga zrozumienia ich specyfiki działania. Oba typy kondensatorów różnią się parametrami i czasem pracy w układzie.
- Kondensator rozruchowy: Zapewnia wysoki moment rozruchowy, działa tylko podczas startu silnika (2-3 sekundy), wymaga układu wyłączającego
- Kondensator roboczy: Pracuje ciągle podczas pracy silnika, ma mniejszą pojemność, ale jest odporny na ciągłe obciążenie
Parametry techniczne kondensatorów
Przy wyborze kondensatora kluczowe znaczenie mają jego parametry techniczne. Nieodpowiednie wartości mogą prowadzić do uszkodzenia zarówno kondensatora, jak i silnika.
| Typ kondensatora | Napięcie pracy | Czas działania |
| Rozruchowy | 450V AC | 2-3 sekundy |
| Roboczy | 450V AC | Praca ciągła |
Czytaj więcej: Jak ręcznie uruchomić silnik spalinowy w hybrydzie - poradnik
Jak obliczyć pojemność kondensatora do silnika
Przelicznik kondensatora do silnika 3f jest stosunkowo prosty. Do obliczenia wymaganej pojemności stosuje się uniwersalny wzór, który uwzględnia moc silnika.
Przykłady obliczania pojemności dla różnych mocy
Jak dobrać kondensator do silnika trójfazowego w praktyce? Zobaczmy konkretne przykłady obliczeń dla różnych mocy silników.
| Moc silnika | Obliczenia | Wymagana pojemność |
| 0,4 kW | 70 × 0,4 | 28 µF |
| 2,0 kW | 70 × 2,0 | 140 µF |
Na co zwrócić uwagę przy montażu kondensatora
Bezpieczeństwo podczas montażu jest kluczowe. Przed rozpoczęciem prac należy odłączyć zasilanie i rozładować kondensator. Używaj odpowiednich narzędzi izolowanych.
Kolejność podłączenia elementów ma znaczenie. Najpierw podłącz kondensator do odpowiednich zacisków silnika, następnie zabezpiecz połączenia izolacją. Na końcu możesz podłączyć zasilanie.
Sprawdź poprawność wszystkich połączeń przed uruchomieniem. Niewłaściwe podłączenie może skutkować uszkodzeniem silnika. Obserwuj pracę silnika podczas pierwszego uruchomienia.
Gdzie kupić odpowiedni kondensator
Kondensatory do silników znajdziesz w specjalistycznych sklepach elektrycznych i elektronicznych. Większość dużych hurtowni elektrycznych prowadzi sprzedaż stacjonarną i online.
Przy zakupie zwróć uwagę na napięcie pracy i pojemność kondensatora. Warto wybrać produkt znanego producenta, który zapewni odpowiednią jakość i trwałość.
Najważniejsze zasady doboru kondensatora do silnika 3-fazowego
Podłączenie silnika 3-fazowego do sieci 230V wymaga starannego doboru kondensatora. Najważniejsza jest znajomość mocy silnika, która pozwoli nam obliczyć odpowiednią pojemność kondensatora według wzoru C = 70 × P. Pamiętajmy też o wyborze właściwego typu - rozruchowego lub roboczego.
Bezpieczeństwo przy montażu i odpowiednie parametry techniczne to podstawa. Kondensator musi mieć napięcie robocze minimum 450V AC i pojemność dostosowaną do mocy silnika. Należy liczyć się ze spadkiem mocy o około 40% w porównaniu do standardowego zasilania trójfazowego.
Mimo pewnych ograniczeń, zastosowanie kondensatora do silnika 3-fazowego to skuteczne rozwiązanie, gdy nie mamy dostępu do sieci trójfazowej. Kluczem do sukcesu jest właściwy dobór parametrów, ostrożny montaż i zakup sprzętu od sprawdzonego dostawcy.
