Silniki wibracyjne to zaawansowane urządzenia mechaniczne generujące kontrolowane drgania. Wykorzystują dwie główne technologie: ERM (Eccentric Rotating Mass) oraz LRA (Linear Resonant Actuator). Ich działanie opiera się na różnych zasadach fizycznych. ERM używa niesymetrycznego obciążenia wirnika. LRA bazuje na rezonatorze liniowym. Te małe, ale skuteczne urządzenia znajdziemy w telefonach, grach i maszynach przemysłowych.
Kluczowe informacje:
- Istnieją dwa główne typy silników wibracyjnych: ERM i LRA
- ERM wykorzystuje masę wirującą do generowania drgań
- LRA używa rezonatora liniowego i pola magnetycznego
- Silniki występują w różnych wariantach zasilania: 1.5V, 3V i 5V
- Podstawowe elementy to wirnik, obudowa i system zasilania
- Znajdują zastosowanie w telefonach, zabawkach i przemyśle
- Można je samodzielnie zbudować przy użyciu odpowiednich komponentów
Budowa i rodzaje silników wibracyjnych
Chcesz wiedzieć jak zrobić silnik wibracyjny? Na rynku dostępne są dwa główne typy: ERM (Eccentric Rotating Mass) oraz LRA (Linear Resonant Actuator). Każdy z nich wykorzystuje inne zasady fizyczne do wytwarzania drgań. ERM bazuje na niesymetrycznym obciążeniu wirnika, podczas gdy LRA używa rezonatora liniowego.
Podstawowa budowa silnika wibracyjnego różni się w zależności od wybranej technologii. W przypadku ERM kluczowym elementem jest asymetryczny wirnik, który podczas obrotu generuje drgania. Silniki LRA wykorzystują sprężynę i element ferromagnetyczny, które pod wpływem pola magnetycznego wytwarzają precyzyjne wibracje.
Wybór odpowiedniego typu zależy od planowanego zastosowania. Silniki ERM sprawdzają się w prostszych aplikacjach, gdzie nie jest wymagana duża precyzja drgań. LRA natomiast idealnie nadają się do zaawansowanych projektów wymagających dokładnej kontroli wibracji.
Silniki ERM - zasada działania
Konstrukcja silnika wibracyjnego ERM opiera się na prostej zasadzie fizycznej. Wirnik z nierównomiernie rozłożoną masą podczas obrotu wytwarza siłę odśrodkową. Ta siła przekłada się bezpośrednio na powstanie drgań mechanicznych.
Sterowanie intensywnością wibracji odbywa się poprzez regulację prędkości obrotowej wirnika. Im szybciej wirnik się obraca, tym silniejsze są generowane drgania. Właśnie ta prosta zależność sprawia, że budowa silnika wibracyjnego krok po kroku w technologii ERM jest stosunkowo prosta.
Silniki LRA - zasada działania
W przypadku jak zbudować silnik wibracyjny typu LRA, mechanizm działania jest bardziej złożony. Sercem układu jest cewka elektromagnetyczna oraz element ferromagnetyczny zamocowany na sprężynie. Gdy przez cewkę przepływa prąd zmienny, generowane jest zmienne pole magnetyczne.
To pole wprawia w ruch element ferromagnetyczny, który porusza się w sposób liniowy. Częstotliwość drgań jest precyzyjnie kontrolowana przez częstotliwość prądu zasilającego. Taka konstrukcja pozwala na uzyskanie bardzo dokładnych i powtarzalnych wibracji.
Niezbędne materiały i narzędzia
Przed rozpoczęciem montażu silnika wibracyjnego samemu, należy zgromadzić wszystkie potrzebne komponenty i narzędzia. Poniższa tabela przedstawia szczegółowe zestawienie:
| Nazwa elementu | Specyfikacja | Szacunkowy koszt |
| Silnik DC | 3-5V, 10000-12000 RPM | 15-25 PLN |
| Masa niesymetryczna | Metalowa, 2-3g | 5-10 PLN |
| Obudowa | Plastikowa, wymiary 30x20x15mm | 10-15 PLN |
Czytaj więcej: Jaki silnik wybrać do Hondy CR-V: porównanie wszystkich jednostek 2024
Zasady bezpieczeństwa podczas konstrukcji
Bezpieczeństwo podczas konstrukcji silnika wibracyjnego DIY jest kluczowe. Praca z elementami elektrycznymi i mechanicznymi wymaga szczególnej ostrożności. Zawsze używaj odpowiednich narzędzi i zabezpieczeń.
Przed rozpoczęciem pracy upewnij się, że masz czyste i uporządkowane stanowisko. Wszystkie narzędzia powinny być sprawne i odpowiednio izolowane. Unikaj pracy przy wysokim napięciu bez odpowiedniego przygotowania.
Podczas montażu zwróć szczególną uwagę na prawidłowe połączenia elektryczne. Nieprawidłowe podłączenie może prowadzić do uszkodzenia komponentów lub stanowić zagrożenie dla użytkownika.
- Zawsze pracuj przy odłączonym zasilaniu
- Używaj okularów ochronnych podczas montażu
- Sprawdzaj izolację przewodów przed podłączeniem
- Nie przekraczaj zalecanego napięcia zasilania
- Zapewnij odpowiednią wentylację miejsca pracy
Montaż silnika wibracyjnego - krok po kroku
Własnoręczny silnik wibracyjny poradnik rozpoczniemy od podstaw. Prawidłowy montaż wymaga precyzji i cierpliwości. Każdy element musi być dokładnie dopasowany, aby zapewnić optymalne działanie urządzenia.
Przed rozpoczęciem właściwego montażu warto przygotować szczegółowy plan działania. Pozwoli to uniknąć błędów i przyspieszy cały proces. Sprawdź dwukrotnie specyfikację każdego elementu.
Przygotowanie elementów
Rozpocznij jak zrobić silnik wibracyjny od sprawdzenia wszystkich komponentów. Oczyść dokładnie każdy element z zabrudzeń i pozostałości materiałów produkcyjnych. To kluczowy etap dla zapewnienia długotrwałej pracy urządzenia.
Przygotuj narzędzia montażowe w zasięgu ręki. Uporządkuj komponenty według kolejności montażu. Szczególną uwagę zwróć na elementy mechaniczne, które będą generować wibracje.
Proces montażu

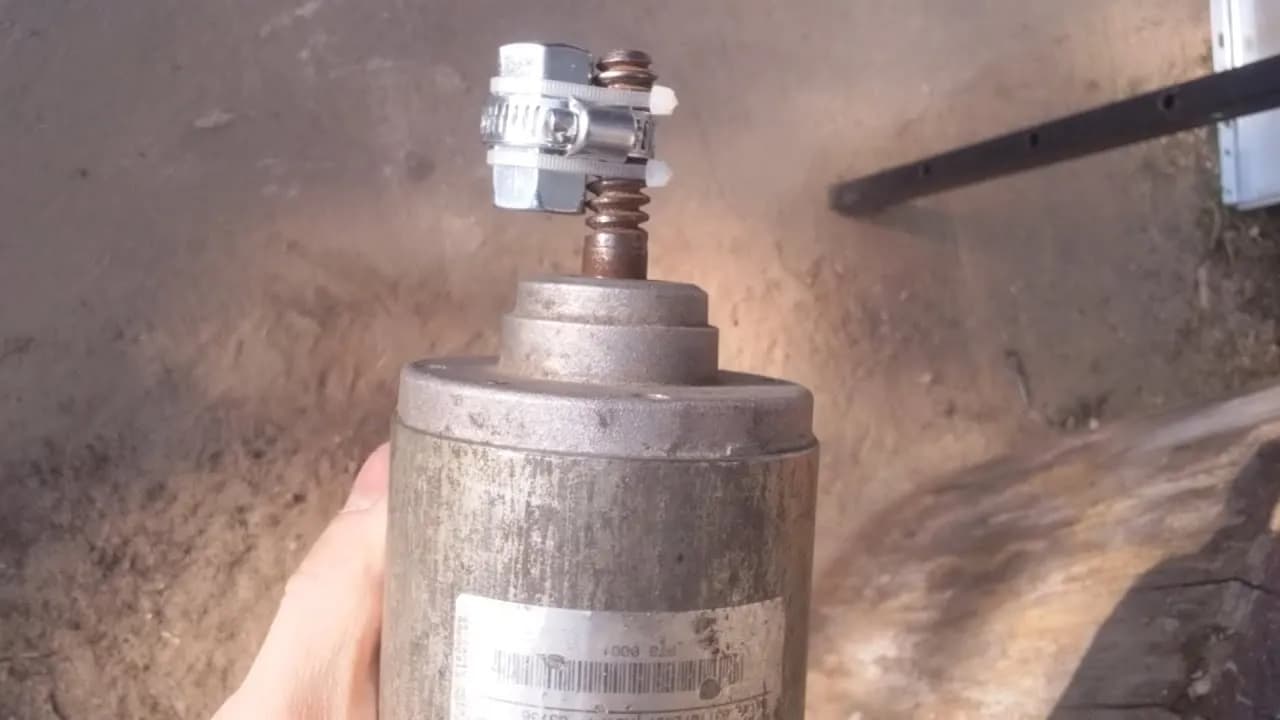

Rozpocznij montaż silnika wibracyjnego samemu od zamocowania wirnika na osi silnika. Upewnij się, że element jest dokładnie wyważony i pewnie zamocowany. Następnie zamontuj łożyska, jeśli są wymagane w twojej konstrukcji.
Kolejnym krokiem jest przygotowanie obudowy. Wywierć odpowiednie otwory montażowe i wentylacyjne. Pamiętaj o zachowaniu odpowiednich odstępów między elementami ruchomymi a obudową.
Na końcu podłącz układy elektryczne. Zlutuj przewody zasilające, zwracając uwagę na polaryzację. Zabezpiecz wszystkie połączenia elektryczne izolacją.
Testowanie i uruchamianie silnika
Po zakończeniu konstrukcji silnika wibracyjnego DIY, przeprowadź serię testów. Zacznij od sprawdzenia oporności uzwojeń i poprawności połączeń elektrycznych. Następnie uruchom silnik na niskich obrotach.
Stopniowo zwiększaj prędkość obrotową, obserwując zachowanie silnika. Zwróć uwagę na nietypowe dźwięki lub wibracje. Monitoruj temperaturę pracy poszczególnych elementów.| Parametr | Wartość minimalna | Wartość maksymalna |
| Napięcie zasilania | 3V | 5V |
| Prędkość obrotowa | 8000 RPM | 12000 RPM |
| Temperatura pracy | 20°C | 40°C |
Rozwiązywanie typowych problemów
Podczas budowy silnika wibracyjnego krok po kroku możesz napotkać różne problemy. Najczęstsze z nich to nadmierne wibracje, przegrzewanie się silnika lub nieregularna praca. Szybka diagnostyka pozwoli uniknąć poważniejszych uszkodzeń.
Jeśli silnik nie działa prawidłowo, sprawdź najpierw zasilanie i połączenia elektryczne. Często problem leży w niedokładnym montażu lub poluzowanych elementach mechanicznych.
W przypadku nadmiernych wibracji, przyczyną może być niewyważony wirnik lub nieprawidłowe łożyskowanie. Sprawdź też, czy obudowa jest odpowiednio sztywna i dobrze zamocowana.
Diagnostyka nieprawidłowych wibracji
Analiza nieprawidłowych wibracji wymaga systematycznego podejścia. Zacznij od sprawdzenia wyważenia wirnika i jego zamocowania. Następnie skontroluj stan łożysk i ich osadzenie.
Jeśli problem nie ustępuje, sprawdź geometrię całego układu. Zwróć uwagę na luzy mechaniczne i stan elementów mocujących.
Praktyczne zastosowania własnoręcznie zbudowanego silnika
Własnoręczny silnik wibracyjny może znaleźć wiele praktycznych zastosowań. Najprostsze to budowa wibrujących alarmów lub elementów systemów powiadamiania. Silnik świetnie sprawdzi się też w zabawkach i prostych robotach.
W bardziej zaawansowanych projektach może służyć jako element systemów transportowych dla drobnych elementów. Sprawdza się również w prostych maszynach do przesiewania materiałów sypkich.
Warto rozważyć wykorzystanie silnika w projektach edukacyjnych. To świetny sposób na praktyczne poznanie zasad elektromechaniki i wibracji mechanicznych. Możliwości są praktycznie nieograniczone, wszystko zależy od twojej kreatywności.
Zbuduj własny silnik wibracyjny - zalecenia końcowe
Konstrukcja silnika wibracyjnego DIY to fascynujący projekt dla każdego majsterkowicza. Kluczem do sukcesu jest wybór odpowiedniej technologii - ERM dla prostszych zastosowań lub LRA dla precyzyjnych projektów. Przestrzeganie zasad bezpieczeństwa i dokładne przygotowanie wszystkich elementów znacząco ułatwi proces montażu.
Podczas budowy silnika wibracyjnego szczególną uwagę należy zwrócić na precyzję montażu i jakość połączeń. Prawidłowe wyważenie wirnika i dobór odpowiednich parametrów pracy to podstawa długotrwałego i bezawaryjnego działania. Regularne testy i właściwa diagnostyka pozwolą szybko wykryć i usunąć potencjalne problemy.
Własnoręcznie wykonany silnik wibracyjny może znaleźć wiele praktycznych zastosowań - od prostych zabawek po zaawansowane projekty edukacyjne. Niezależnie od wybranego zastosowania, samodzielny montaż silnika wibracyjnego to doskonała okazja do zdobycia praktycznej wiedzy z zakresu elektromechaniki i podstaw inżynierii.
