Podłączenie silnika jednofazowego z sześcioma przewodami może wydawać się skomplikowane, ale przy odpowiedniej wiedzy jest to wykonalne zadanie. Kluczem do sukcesu jest prawidłowa identyfikacja przewodów odpowiadających za uzwojenie główne i rozruchowe. Ten typ silnika zawiera dwa podstawowe uzwojenia - główne i rozruchowe, które wymagają właściwego połączenia z kondensatorem oraz siecią elektryczną.
Proces instalacji wymaga szczególnej uwagi przy rozpoznawaniu przewodów poprzez pomiar ich oporności. To pozwala określić, które przewody odpowiadają za poszczególne funkcje silnika. Bezpieczeństwo jest priorytetem - każde połączenie musi być solidne i zabezpieczone przed zwarciem.
Kluczowe informacje:- Silnik posiada dwa rodzaje uzwojeń: główne (2/3 cewek) i rozruchowe (1/3 cewek)
- Prawidłowe podłączenie wymaga użycia kondensatora
- Kierunek obrotów można zmienić przez zamianę końcówek uzwojenia rozruchowego
- Pomiar oporności między przewodami pomaga w ich identyfikacji
- Kondensator musi być dobrany do mocy silnika (8-30 µF)
- Uziemienie jest kluczowe dla bezpieczeństwa
- Nieprawidłowe podłączenie może skutkować przegrzaniem lub uszkodzeniem silnika
Niezbędne narzędzia do podłączenia silnika jednofazowego
Przed rozpoczęciem podłączenia silnika jednofazowego 6 przewodów należy zgromadzić wszystkie potrzebne narzędzia i materiały. Właściwe przygotowanie warsztatu znacząco ułatwi proces instalacji silnika jednofazowego krok po kroku.
- Miernik uniwersalny (multimetr) do pomiaru oporności
- Kondensator rozruchowy odpowiedni do mocy silnika
- Zestaw wkrętaków izolowanych
- Szczypce do ściągania izolacji
- Taśma izolacyjna
- Kostki przyłączeniowe
- Przewód uziemiający
Rozpoznawanie przewodów w silniku jednofazowym
Schemat podłączenia silnika jednofazowego rozpoczyna się od identyfikacji poszczególnych przewodów. Każdy przewód w silniku ma określoną funkcję i musi być właściwie rozpoznany przed montażem.
Standardowe oznaczenia przewodów ułatwiają proces podłączenia uzwojeń silnika jednofazowego. Właściwa identyfikacja to podstawa bezpiecznej instalacji.
| Oznaczenie | Funkcja |
| U1-U2 | Uzwojenie główne |
| Z1-Z2 | Uzwojenie rozruchowe |
| PE | Uziemienie |
Pomiar oporności uzwojeń
Miernikiem uniwersalnym sprawdzamy oporność między poszczególnymi parami przewodów. Uzwojenie główne ma zazwyczaj większą oporność niż rozruchowe. Właściwy pomiar pozwoli nam zidentyfikować jak połączyć przewody w silniku jednofazowym.
Czytaj więcej: Kia Ceed: Przegląd silników, osiągi i zalety każdej jednostki
Dobór odpowiedniego kondensatora rozruchowego
Właściwy dobór kondensatora jest kluczowy dla podłączenia silnika jednofazowego 6 żył. Wartość kondensatora musi być dopasowana do mocy silnika, aby zapewnić odpowiedni moment rozruchowy.
Zbyt mały lub zbyt duży kondensator może prowadzić do problemów z rozruchem lub uszkodzenia silnika. Poniższa tabela pomoże w doborze właściwego elementu.
| Moc silnika (kW) | Pojemność kondensatora (µF) |
| 0.09-0.18 | 8-10 |
| 0.25-0.37 | 12-16 |
| 0.55-0.75 | 20-25 |
| 1.1-1.5 | 30-35 |
Montaż kondensatora rozruchowego
Kondensator należy zamontować w bezpiecznym, suchym miejscu, z dala od źródeł ciepła. Połączenia muszą być solidne i zabezpieczone przed wilgocią.
Przewody kondensatora łączymy szeregowo z uzwojeniem rozruchowym silnika. Upewnij się, że złącza są dobrze zaizolowane i chronione przed przypadkowym kontaktem.
Prawidłowe podłączenie przewodów silnika

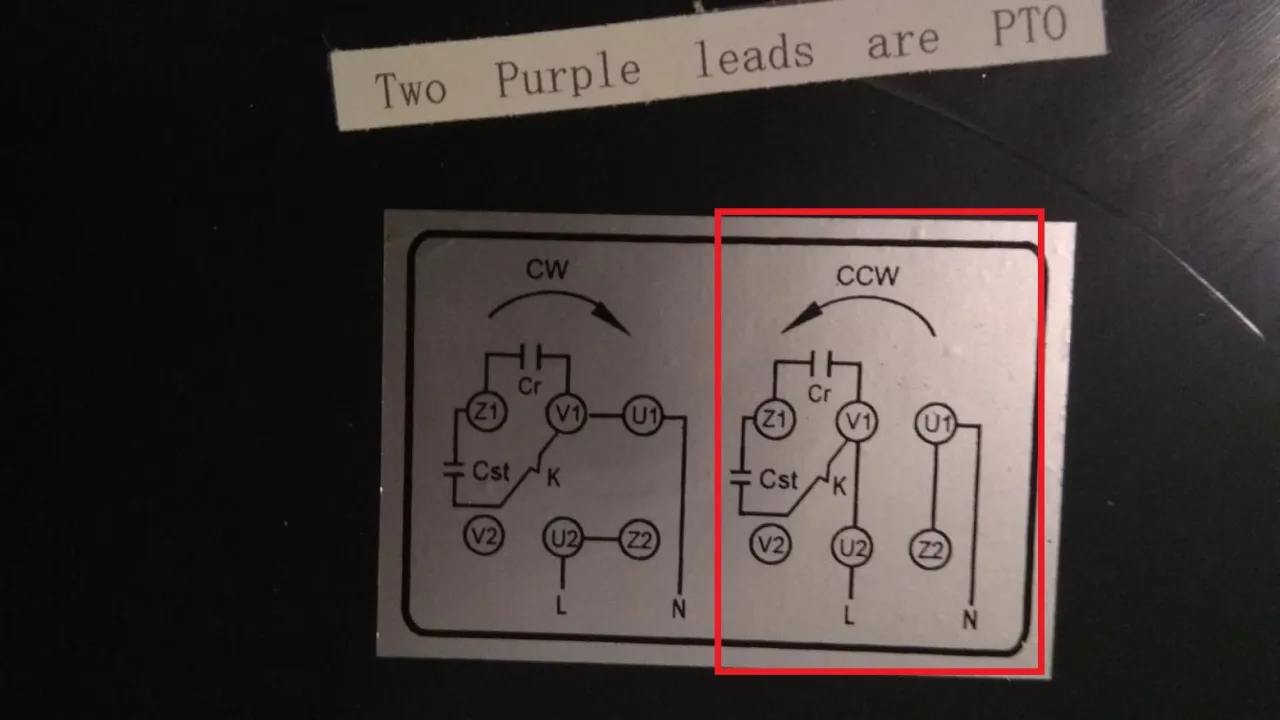

Jak podłączyć silnik jednofazowy 6 przewodów? Zacznij od uzwojenia głównego. Podłącz przewody U1 i U2 do odpowiednich zacisków zasilania, zgodnie ze schematem.
Następnie zajmij się uzwojeniem rozruchowym. Przewody Z1 i Z2 połącz z kondensatorem w odpowiedniej konfiguracji.
Na koniec upewnij się, że wszystkie połączenia są solidne i zabezpieczone. Montaż silnika jednofazowego 6 przewodów wymaga szczególnej dokładności.
- Podłącz przewód U1 do fazy zasilania
- Połącz U2 z przewodem neutralnym
- Podłącz Z1 do pierwszego zacisku kondensatora
- Połącz Z2 z drugim zaciskiem kondensatora
- Zabezpiecz wszystkie połączenia izolacją
Uziemienie silnika jednofazowego
Uziemienie to kluczowy element bezpieczeństwa przy podłączeniu silnika jednofazowego 6 przewodów. Przewód ochronny PE musi być solidnie połączony z obudową silnika.
Rezystancja uziemienia powinna być zgodna z lokalnymi normami elektrycznymi. Regularnie sprawdzaj stan połączenia ochronnego.
Zmiana kierunku obrotów silnika
Jak podłączyć silnik jednofazowy 6 przewodów, aby zmienić kierunek jego obrotów? Wystarczy zamienić miejscami przewody uzwojenia rozruchowego Z1 i Z2 na zaciskach kondensatora.
Przed zmianą kierunku obrotów upewnij się, że silnik jest całkowicie zatrzymany. Zmiana połączeń podczas pracy silnika może spowodować uszkodzenie urządzenia.
Pierwsze uruchomienie i kontrola działania
Po zakończeniu montażu silnika jednofazowego 6 przewodów nadchodzi moment pierwszego uruchomienia. Włącz zasilanie i obserwuj zachowanie silnika przez pierwsze 30 sekund.
Zwróć szczególną uwagę na dźwięki i wibracje podczas rozruchu. Silnik powinien pracować płynnie, bez nietypowych odgłosów.
Temperatura obudowy nie powinna nadmiernie wzrastać podczas pracy. Sprawdź wszystkie połączenia po kilku minutach działania.
- Sprawdź płynność rozruchu silnika
- Nasłuchuj nietypowych dźwięków
- Monitoruj temperaturę obudowy
- Kontroluj stabilność mocowania
Najczęstsze problemy podczas uruchamiania
Silnik nie uruchamia się? Najpierw sprawdź poprawność podłączenia uzwojeń silnika jednofazowego i stan kondensatora. Częstą przyczyną problemów jest też niewłaściwa wartość kondensatora rozruchowego.
Jeśli silnik buczy ale się nie obraca, prawdopodobnie masz nieprawidłowo podłączone uzwojenie rozruchowe. W przypadku nadmiernego nagrzewania się, sprawdź obciążenie i wentylację silnika. Pamiętaj, że nieprawidłowa instalacja może prowadzić do poważnych uszkodzeń - w razie wątpliwości skonsultuj się z elektrykiem.
Wykonaj profesjonalne podłączenie silnika krok po kroku
Podłączenie silnika jednofazowego 6 przewodów wymaga systematycznego podejścia i przestrzegania zasad bezpieczeństwa. Kluczowe elementy to prawidłowa identyfikacja przewodów, dobór odpowiedniego kondensatora oraz zachowanie właściwej kolejności montażu.
Podstawą sukcesu jest właściwe przygotowanie narzędzi i pomiary. Szczególną uwagę należy zwrócić na pomiar oporności uzwojeń oraz dobór kondensatora odpowiedniego do mocy silnika. Nieprawidłowy dobór tych elementów może skutkować awarią lub nieprawidłową pracą urządzenia.
Pamiętaj, że bezpieczeństwo jest priorytetem. Solidne połączenia, właściwe uziemienie i staranne zaizolowanie wszystkich przewodów to nie tylko wymóg techniczny, ale przede wszystkim gwarancja bezpiecznej eksploatacji. W razie jakichkolwiek wątpliwości, zawsze warto skonsultować się ze specjalistą.
