Połączenie silnika elektrycznego w układzie gwiazda-trójkąt to kluczowa metoda sterowania rozruchem silników elektrycznych. System ten pozwala na bezpieczne uruchomienie silnika przy zmniejszonym prądzie rozruchowym.
Układ gwiazda-trójkąt wykorzystuje dwa różne sposoby połączenia uzwojeń silnika. Najpierw silnik startuje w układzie gwiazdy, co redukuje prąd początkowy. Po osiągnięciu odpowiedniej prędkości, przełącza się na układ trójkąta dla pełnej mocy.
Do prawidłowego podłączenia potrzebujemy sześciu końcówek kablowych oraz odpowiedniego przełącznika. Rozwiązanie to jest szczególnie popularne w maszynach przemysłowych o dużej mocy.
Kluczowe informacje:
- Połączenie w gwiazdę zmniejsza prąd rozruchowy o 3 razy
- Układ wymaga silnika z 6 wyprowadzonymi końcówkami
- System jest najbardziej efektywny dla silników o mocy powyżej 5 kW
- Przełączenie następuje automatycznie lub ręcznie po osiągnięciu 80% prędkości nominalnej
- Metoda znacząco wydłuża żywotność silnika
- Wymagane jest odpowiednie napięcie zasilania (zazwyczaj 230/400V)
- Układ szczególnie przydatny przy częstych rozruchach silnika
Co to jest połączenie gwiazda-trójkąt?
Jak podłączyć silnik gwiazda trójkąt to jedno z najważniejszych zagadnień w elektrotechnice przemysłowej. Instalacja silnika gwiazda trójkąt umożliwia bezpieczny rozruch maszyn o dużej mocy przy znacznie zredukowanym prądzie rozruchowym.
System działa dwuetapowo. W pierwszej fazie uzwojenia są łączone w gwiazdę, co zmniejsza prąd rozruchowy o 1/3 wartości nominalnej. Po osiągnięciu około 80% prędkości znamionowej, następuje automatyczne przełączenie na układ trójkąta.
Rozruch gwiazda trójkąt silnika przynosi liczne korzyści. Redukuje obciążenie sieci elektrycznej, wydłuża żywotność silnika i zmniejsza koszty eksploatacji. To idealne rozwiązanie dla maszyn przemysłowych o mocy powyżej 5 kW.
Niezbędne narzędzia i materiały
Do wykonania podłączenia silnika w gwiazdę i trójkąt potrzebne są specjalistyczne narzędzia i komponenty elektryczne.
- Przełącznik gwiazda-trójkąt - służy do zmiany konfiguracji połączeń
- Miernik uniwersalny - do pomiarów napięcia i kontroli połączeń
- Zestaw kluczy płaskich - do montażu końcówek kablowych
- Izolowane wkrętaki - do bezpiecznej pracy przy zaciskach
- Końcówki kablowe oczkowe - do pewnego połączenia przewodów
- Oznaczniki przewodów - do identyfikacji poszczególnych żył
- Przewody elektryczne - o przekroju dostosowanym do mocy silnika
- Izolacja termokurczliwa - do zabezpieczenia połączeń
- Multimetr z funkcją pomiaru rezystancji - do sprawdzenia ciągłości uzwojeń
Czytaj więcej: Jak sprawdzić kod silnika VW: proste sposoby na odczytanie oznaczenia
Parametry tabliczki znamionowej
Prawidłowe podłączenie silnika gwiazda trójkąt wymaga dokładnego odczytania parametrów z tabliczki znamionowej. Znajdziemy tam informacje o napięciach znamionowych dla obu układów połączeń oraz prądach nominalnych.
Kluczowe znaczenie mają oznaczenia napięć pracy. Typowa tabliczka zawiera zapis 230/400V, gdzie pierwsza wartość dotyczy połączenia w trójkąt, a druga - w gwiazdę.
| Oznaczenie | Znaczenie |
|---|---|
| U∆/UY | Napięcia pracy w układzie trójkąt/gwiazda |
| I∆/IY | Prądy znamionowe w układzie trójkąt/gwiazda |
| P | Moc znamionowa silnika |
| n | Prędkość obrotowa |
| cos φ | Współczynnik mocy |
Identyfikacja końcówek uzwojeń silnika
Montaż silnika w układzie gwiazda trójkąt rozpoczyna się od prawidłowej identyfikacji wyprowadzeń. Silnik posiada sześć końcówek oznaczonych U1, U2, V1, V2, W1, W2.
Końcówki U1, V1, W1 to początki uzwojeń, natomiast U2, V2, W2 to ich zakończenia. Prawidłowa identyfikacja jest kluczowa dla poprawnego działania układu.
Wyprowadzenia są zazwyczaj oznaczone na listwie zaciskowej silnika lub bezpośrednio na przewodach.

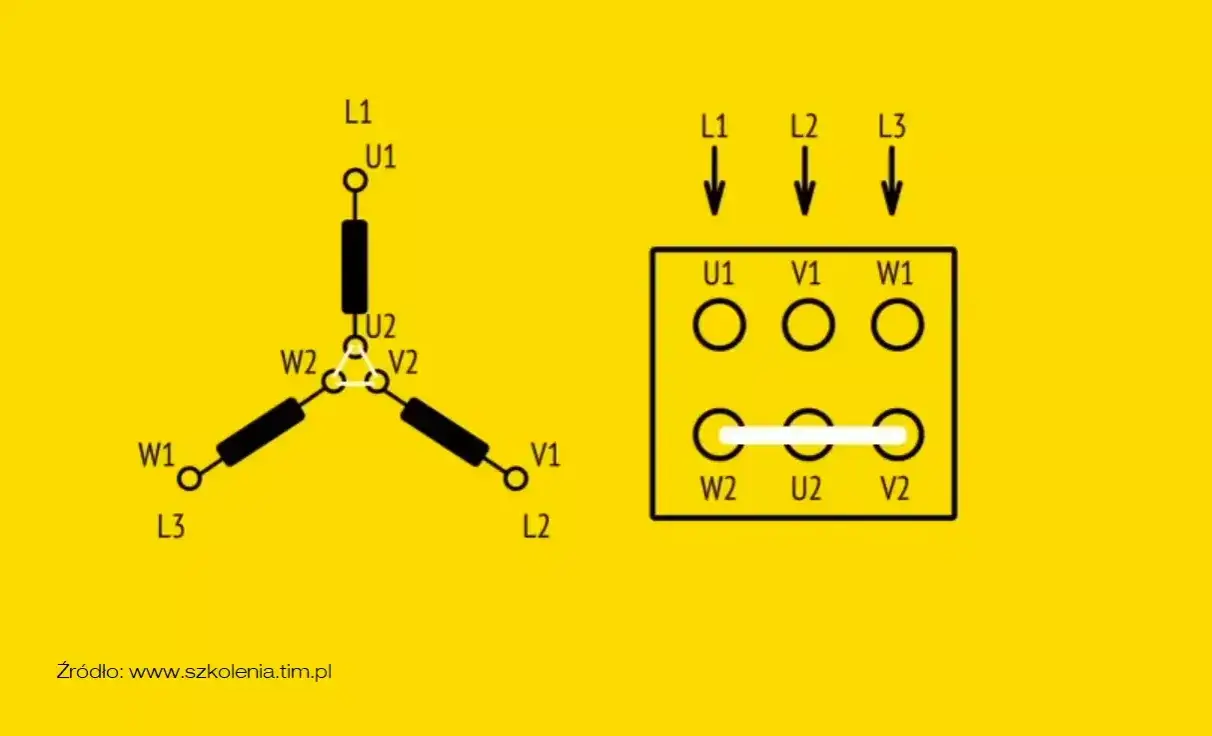

Schemat połączenia w gwiazdę
Przy podłączeniu silnika w gwiazdę i trójkąt, układ gwiazdy jest pierwszym etapem rozruchu. To kluczowy moment dla bezpiecznego uruchomienia maszyny.
W pierwszej kolejności łączymy końcówki U2, V2, W2 ze sobą, tworząc punkt wspólny gwiazdy. To połączenie musi być solidne i dobrze zaizolowane.
Następnie podłączamy zasilanie do końcówek U1, V1, W1. Każda faza zasilająca musi być podłączona do odpowiadającej jej końcówki uzwojenia.
Po wykonaniu połączeń sprawdzamy ich poprawność. Wszystkie połączenia muszą być pewne i zabezpieczone przed przypadkowym rozłączeniem.
Schemat połączenia w trójkąt
Schemat podłączenia silnika gwiazda trójkąt w układzie trójkąta wymaga precyzyjnego wykonania połączeń. Ten etap następuje po osiągnięciu odpowiedniej prędkości obrotowej.
Łączymy końcówki tak, aby U1 połączyć z W2, V1 z U2, oraz W1 z V2. Każde połączenie musi być wykonane starannie i zabezpieczone.
Zasilanie doprowadzamy do punktów U1, V1, W1. Połączenia muszą wytrzymać pełny prąd roboczy silnika.
Procedura bezpiecznego przełączania układów
Przełączanie silnika gwiazda trójkąt to kluczowy moment w procesie rozruchu. Wymaga zachowania odpowiedniej kolejności działań i przestrzegania zasad bezpieczeństwa.
Przełączenie powinno nastąpić gdy silnik osiągnie około 80% swojej prędkości znamionowej. To optymalna wartość zapewniająca płynne przejście między układami.
- Upewnij się, że silnik osiągnął wymaganą prędkość
- Wyłącz zasilanie przed zmianą układu połączeń
- Odczekaj minimum 3 sekundy na rozładowanie napięć resztkowych
- Wykonaj przełączenie na układ trójkąta
- Sprawdź poprawność wszystkich połączeń
- Załącz zasilanie ponownie
Typowe błędy podczas podłączania
Nieprawidłowa instalacja silnika gwiazda trójkąt może prowadzić do poważnych konsekwencji. Najczęściej popełniane błędy dotyczą kolejności faz i jakości połączeń.
Częstym błędem jest zbyt wczesne przełączenie na układ trójkąta. Może to spowodować przeciążenie silnika i znaczny wzrost prądu rozruchowego.
Niedokładne połączenia mechaniczne to kolejny problem. Luźne zaciski prowadzą do przegrzewania się połączeń i mogą skutkować awarią.
| Błąd | Konsekwencje |
|---|---|
| Nieprawidłowa kolejność faz | Przeciwny kierunek obrotów |
| Zbyt wczesne przełączenie | Przeciążenie silnika |
| Luźne połączenia | Przegrzewanie się zacisków |
| Złe oznaczenie przewodów | Nieprawidłowe połączenia |
Kontrola poprawności wykonanego połączenia
Po wykonaniu podłączenia silnika gwiazda trójkąt konieczna jest dokładna kontrola. Weryfikacja połączeń to kluczowy etap zapewniający bezpieczną pracę urządzenia.
Pierwszy etap kontroli obejmuje pomiary rezystancji między poszczególnymi fazami. Wartości powinny być identyczne dla wszystkich par uzwojeń. Następnie sprawdzamy izolację uzwojeń względem obudowy.

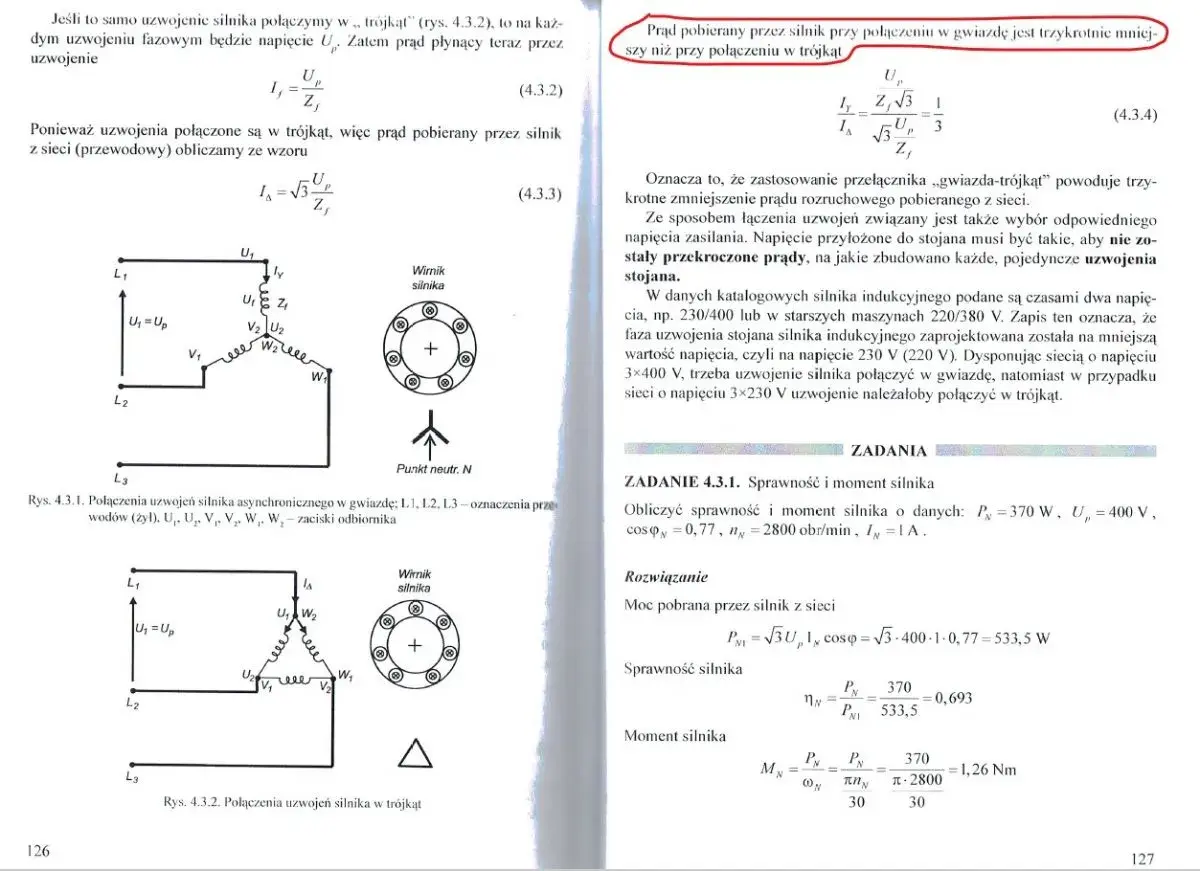

Końcowym etapem jest pomiar prądu rozruchowego i roboczego. W układzie gwiazdy prąd powinien być około 3 razy mniejszy niż w układzie trójkąta.
Zasady bezpieczeństwa
Bezpieczna instalacja silnika gwiazda trójkąt wymaga przestrzegania rygorystycznych procedur. Wszystkie prace należy wykonywać przy odłączonym napięciu zasilania i po upewnieniu się, że nie występuje napięcie resztkowe.
Przed rozpoczęciem prac montażowych należy zabezpieczyć miejsce pracy, oznaczając je odpowiednimi tablicami ostrzegawczymi. Wymagane jest też stosowanie narzędzi z izolacją ochronną.
Podczas wykonywania połączeń konieczne jest stosowanie środków ochrony osobistej. Obowiązkowe są rękawice dielektryczne, okulary ochronne oraz odpowiednie obuwie izolacyjne. Narzędzia pomiarowe muszą posiadać aktualne świadectwa kalibracji.
Skuteczny montaż i bezpieczna eksploatacja układu gwiazda-trójkąt
Podłączenie silnika gwiazda trójkąt to precyzyjna procedura wymagająca odpowiedniego przygotowania. Kluczem do sukcesu jest dokładne zrozumienie parametrów silnika i przestrzeganie kolejności montażu.
Najważniejsze elementy to prawidłowa identyfikacja końcówek, montaż układu gwiazda trójkąt zgodnie ze schematem oraz zachowanie odpowiednich procedur bezpieczeństwa. Szczególną uwagę należy zwrócić na moment przełączenia układów, który powinien nastąpić przy osiągnięciu 80% prędkości nominalnej.
Regularna kontrola połączeń i pomiary parametrów pracy to podstawa długotrwałej i bezawaryjnej eksploatacji. Instalacja silnika gwiazda trójkąt wykonana zgodnie z przedstawionymi zasadami zapewni bezpieczny rozruch i optymalną pracę urządzenia.
