Zasada działania silnika parowego: Poznaj wszystkie szczegóły prostym językiem

Silnik parowy to rewolucyjne urządzenie przekształcające energię cieplną w pracę mechaniczną. Wykorzystuje parę wodną do napędzania tłoka w cylindrze. Działa na prostej zasadzie: gorąca para wprawia w ruch tłok, który następnie poprzez mechanizm korbowy generuje ruch obrotowy. Ten proces był fundamentem rewolucji przemysłowej.

System działa w powtarzalnym cyklu. Para o wysokim ciśnieniu jest wytwarzana w kotle, następnie kierowana do cylindra, gdzie napędza tłok. Mechanizm korbowy przekształca ruch posuwisto-zwrotny w obrotowy, a koło zamachowe stabilizuje pracę całego układu.

Najważniejsze informacje:
  • Przekształca energię cieplną w mechaniczną przy użyciu pary wodnej
  • Składa się z kotła, cylindra, tłoka i mechanizmu korbowego
  • Działa w cyklu: wytworzenie pary → ruch tłoka → przekształcenie w ruch obrotowy
  • Występuje w dwóch głównych wariantach: jedno- i dwustronnym
  • Ma stosunkowo niską sprawność energetyczną
  • Mimo ograniczeń, jego zasady są nadal wykorzystywane w nowoczesnych turbinach

Czym jest silnik parowy?

Silnik parowy to urządzenie przekształcające energię cieplną w pracę mechaniczną. Budowa silnika parowego opiera się na wykorzystaniu pary wodnej do napędzania tłoka w cylindrze. Mechanizm ten umożliwia wytworzenie ruchu obrotowego, który może napędzać różne maszyny.

Zasada działania silnika parowego jest stosunkowo prosta. Para o wysokim ciśnieniu powstaje w kotle, skąd trafia do cylindra z tłokiem. Ruch tłoka jest następnie przekształcany w ruch obrotowy przy pomocy mechanizmu korbowego. Dzięki kołu zamachowemu silnik pracuje płynnie.

Przemiana energii zachodzi w trzech etapach. Najpierw energia chemiczna paliwa zamienia się w cieplną podczas spalania. Następnie ciepło powoduje powstanie pary wodnej pod ciśnieniem. W końcu energia ciśnienia pary zostaje przekształcona w energię mechaniczną poprzez ruch tłoka.

Najważniejsze elementy silnika parowego

Z czego składa się silnik parowy? Konstrukcja tego urządzenia obejmuje 6 kluczowych elementów. Każdy z nich pełni istotną funkcję w procesie wytwarzania energii mechanicznej.

Kocioł Podgrzewa wodę i wytwarza parę pod ciśnieniem
Cylinder Przestrzeń robocza, w której porusza się tłok
Tłok Element wykonujący ruch posuwisto-zwrotny pod wpływem pary
Mechanizm korbowy Zamienia ruch posuwisto-zwrotny na obrotowy
Koło zamachowe Stabilizuje pracę silnika i magazynuje energię
Zawory Kontrolują przepływ pary do i z cylindra

Czytaj więcej: Regeneracja głowicy silnika 16v - koszty i ceny usług w 2024

W jaki sposób powstaje para w silniku?

Woda w kotle jest podgrzewana do temperatury wrzenia pod zwiększonym ciśnieniem. Źródłem ciepła może być węgiel, drewno lub inne paliwo spalane w palenisku. Powstająca para ma temperaturę znacznie wyższą niż 100°C.

System kontroluje ciśnienie pary za pomocą zaworów bezpieczeństwa. Para trafia następnie do cylindra przez system przewodów. Cały proces jest kontrolowany, aby utrzymać optymalne parametry pracy.

  • Temperatura pary: 150-300°C
  • Ciśnienie robocze: 8-15 atmosfer
  • Stopień przegrzania pary: 30-50°C powyżej temperatury nasycenia
  • Prędkość przepływu: 20-30 m/s

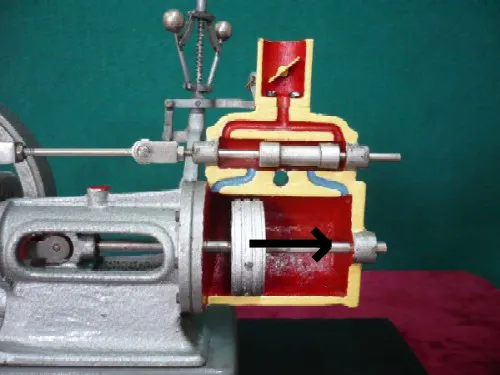

Jak porusza się tłok w silniku parowym?

Jak działa silnik parowy w kontekście ruchu tłoka? Para pod wysokim ciśnieniem wpada do cylindra i napiera na tłok. Ten prosty ruch jest podstawą działania całego mechanizmu.

System zaworów kontroluje, kiedy para jest wpuszczana, a kiedy wypuszczana z cylindra. Dzięki temu tłok może wykonywać ruch w obie strony, tworząc cykl pracy.

W silnikach dwustronnych para działa na tłok z obu stron. To zwiększa wydajność i płynność pracy całego mechanizmu.

Praktyczna porada: Efektywność pracy tłoka zależy od szczelności cylindra i prawidłowego smarowania. Regularna konserwacja tych elementów może znacząco wydłużyć żywotność silnika.

Zamiana ruchu posuwisto-zwrotnego na obrotowy

Budowa silnika parowego krok po kroku pokazuje, jak ważny jest mechanizm korbowy. Składa się on z korbowodu łączącego tłok z wałem korbowym. Ten układ przekształca liniowy ruch tłoka w ruch obrotowy wału.

Korbowód jest połączony z tłokiem za pomocą sworznia, co zapewnia elastyczność ruchu. Drugim końcem łączy się z wykorbioną częścią wału, tworząc punkt obrotu. Taka konstrukcja umożliwia płynną zamianę energii.

Koło zamachowe pełni kluczową funkcję w stabilizacji pracy silnika. Magazynuje ono energię kinetyczną podczas każdego cyklu pracy, zapewniając płynność ruchu całego mechanizmu.

Rodzaje silników parowych

Jak powstał silnik parowy w różnych wariantach? Przez lata inżynierowie opracowali kilka typów tych maszyn. Każdy z nich ma swoje unikalne cechy i zastosowania.

  • Silnik jednostronnego działania - para działa tylko na jedną stronę tłoka
  • Silnik dwustronnego działania - wykorzystuje parę z obu stron tłoka
  • Silnik pojedynczego rozprężania - para rozpręża się tylko raz
  • Silnik wielokrotnego rozprężania - para jest wykorzystywana wielokrotnie
  • Silnik sprzężony - składa się z kilku współpracujących cylindrów

Gdzie wykorzystywano silniki parowe?

Rewolucja przemysłowa zawdzięcza swój rozkwit właśnie silnikom parowym. Napędzały one pierwsze fabryki włókiennicze, huty i kopalnie. Ich wprowadzenie zrewolucjonizowało produkcję przemysłową w XVIII wieku.

Transport kolejowy stał się możliwy dzięki lokomotywom parowym. Pierwsze parowozy pojawiły się na początku XIX wieku. Silniki parowe napędzały również statki, umożliwiając regularne rejsy przez oceany.

W rolnictwie silniki parowe służyły do napędu młockarni i innych maszyn. Były również wykorzystywane w pompach wodnych, co przyczyniło się do rozwoju systemów irygacyjnych i wodociągowych.

Obecnie silniki parowe znajdują zastosowanie głównie w elektrowniach. Turbiny parowe przekształcają energię pary w energię elektryczną.

Niektóre zabytkowe pojazdy i maszyny nadal wykorzystują silniki parowe. Służą one głównie celom edukacyjnym i pokazowym.

Zalety i ograniczenia silników parowych

Zalety Wady
Prosta konstrukcja Niska sprawność energetyczna
Wysoki moment obrotowy Duże rozmiary i masa
Możliwość wykorzystania różnych paliw Długi czas rozruchu
Płynna regulacja mocy Wysokie zużycie paliwa
Długa żywotność Konieczność stałej obsługi

Pomimo swoich ograniczeń, silniki parowe odegrały kluczową rolę w rozwoju przemysłu. Ich zasady działania są nadal wykorzystywane w nowoczesnych turbinach parowych.

Silnik parowy - od prostej zasady działania do rewolucji przemysłowej

Silnik parowy to przełomowy wynalazek, który zmienił bieg historii przemysłu. Jego genialna prostota polega na zamianie energii cieplnej w pracę mechaniczną przy pomocy pary wodnej. Choć dziś może wydawać się przestarzały, jego podstawowe zasady są nadal wykorzystywane w nowoczesnych elektrowniach.

Najważniejszą zaletą tej konstrukcji jest jej uniwersalność. Zasada działania silnika parowego pozwala na wykorzystanie różnych rodzajów paliw, a mechanizm korbowy zapewnia wysoki moment obrotowy. Te cechy sprawiły, że przez ponad dwa stulecia napędzał on fabryki, lokomotywy i statki.

Mimo ograniczeń, takich jak niska sprawność czy duże gabaryty, jak działa silnik parowy pozostaje fascynującym przykładem ludzkiej innowacyjności. Jego konstrukcja pokazuje, jak proste rozwiązania mogą prowadzić do rewolucyjnych zmian w rozwoju cywilizacji.

5 Podobnych Artykułów:

  1. Budowa układu kierowniczego - Co warto wiedzieć o jego elementach?
  2. BMW X6 M pakiet – co warto wiedzieć o osiągach i dostępnych opcjach?
  3. Co to jest detailing? - Definicja, zastosowanie i korzyści praktyczne
  4. Jak otworzyć Audi A6 C5 bez kluczyka - proste metody i porady
  5. Gdzie jest zapalniczka w Toyota Yaris - prosty sposób na szybkie znalezienie

Źródło:

[1]

https://pl.wikipedia.org/wiki/Maszyna_parowa

[2]

https://www.bryk.pl/wypracowania/fizyka/procesy-termodynamiczne/9994-silnik-parowy-zasada-dzialania.html

[3]

https://www.auto-swiat.pl/klasyki/silnik-parowy-dlaczego-jest-tak-wazny/ge7gfp4

Najczęstsze pytania

Choć klasyczne silniki parowe zostały w większości zastąpione nowocześniejszymi rozwiązaniami, ich zasada działania jest nadal wykorzystywana w turbinach parowych elektrowni. Współczesne elektrownie cieplne i jądrowe używają zmodyfikowanych wersji tej technologii do produkcji energii elektrycznej, osiągając znacznie wyższą wydajność niż historyczne modele.

Tradycyjne silniki parowe charakteryzują się stosunkowo niską sprawnością, wynoszącą około 10-15%. Jest to spowodowane znacznymi stratami ciepła podczas procesu skraplania pary oraz niedoskonałościami mechanicznymi. Współczesne turbiny parowe, dzięki zaawansowanym rozwiązaniom technicznym, mogą osiągać sprawność nawet do 40%.

Regulator odśrodkowy to innowacyjne urządzenie wprowadzone przez Jamesa Watta, które automatycznie kontroluje prędkość silnika parowego. Działa na zasadzie siły odśrodkowej - gdy silnik przyspiesza, regulator podnosi ciężarki i ogranicza dopływ pary, a gdy zwalnia, opuszcza je, zwiększając przepływ pary.

Zużycie paliwa w silniku parowym zależy od jego wielkości i zastosowania. Typowy silnik parowy z XIX wieku potrzebował około 2-3 kg węgla na każdą wyprodukowaną kilowatogodzinę energii. Współczesne systemy parowe są znacznie wydajniejsze, zużywając nawet o 70% mniej paliwa przy tej samej mocy.

Podstawowe problemy to długi czas rozruchu, konieczność stałego uzupełniania wody i paliwa, oraz regularne czyszczenie kotła z kamienia kotłowego. Dodatkowo, silniki parowe wymagają systematycznej konserwacji elementów mechanicznych, szczególnie uszczelnień i zaworów, które są narażone na wysokie temperatury i ciśnienie.
