Skrzynia korbowa, czyli karter, to baza, na której opiera się praca wału korbowego, układu smarowania i całej dolnej części silnika. W tym tekście wyjaśniam, co dokładnie robi ten element, z czego jest zbudowany, jakie ma odmiany oraz po czym rozpoznać, że zaczyna sprawiać kłopoty. Dorzucam też praktyczne wskazówki z perspektywy kierowcy, który chce ocenić stan silnika bez zgadywania.
Najważniejsze fakty o karterze silnika
- Karter nie jest tylko obudową, ale elementem nośnym, który utrzymuje wał korbowy w osi.
- Współpracuje z miską olejową, łożyskami głównymi i układem odpowietrzania.
- Najczęściej spotkasz konstrukcje z aluminium lub żeliwa, rzadziej z bardziej wyspecjalizowanych odlewów.
- W autach codziennych dominuje układ z mokrą miską olejową, a w sporcie i wyczynowych jednostkach częściej pojawia się sucha misa.
- Problemy zwykle zdradzają wycieki, nadciśnienie w obudowie, spadek ciśnienia oleju albo metaliczne odgłosy z dołu silnika.
- Najwięcej dla trwałości robią: właściwy poziom oleju, drożna odma i szybka reakcja na przegrzanie lub uderzenie od spodu.
Jaką rolę pełni karter w silniku
Patrzę na karter przede wszystkim jak na fundament mechaniczny, a dopiero potem jak na przestrzeń dla oleju. To w nim są osadzone łożyska główne wału korbowego, a więc elementy, które muszą utrzymać bardzo duże obciążenia i jednocześnie pozwolić wałowi obracać się bez nadmiernych oporów. Jeżeli ta część traci sztywność albo geometrię, cierpi od razu cały dół silnika.
Druga sprawa to smarowanie. Dolna obudowa silnika współpracuje z miską olejową, kanałami olejowymi i układem odpowietrzania. W praktyce oznacza to, że karter nie tylko „trzyma” wał, ale też pomaga kontrolować obieg oleju, odprowadzanie mgły olejowej i ciśnienie wewnątrz silnika. To właśnie dlatego awaria tej części rzadko jest błahostką.
- zapewnia sztywne osadzenie łożysk głównych wału;
- tworzy zamkniętą przestrzeń roboczą dla ruchomych elementów;
- współpracuje z układem smarowania i powrotu oleju;
- ogranicza przenoszenie drgań oraz hałasu na resztę silnika;
- musi zachować szczelność mimo temperatury, ciśnienia i drgań.
Skoro rola jest jasna, łatwiej zrozumieć, z jakich elementów ten układ się składa i dlaczego dobór materiału nie jest przypadkowy.

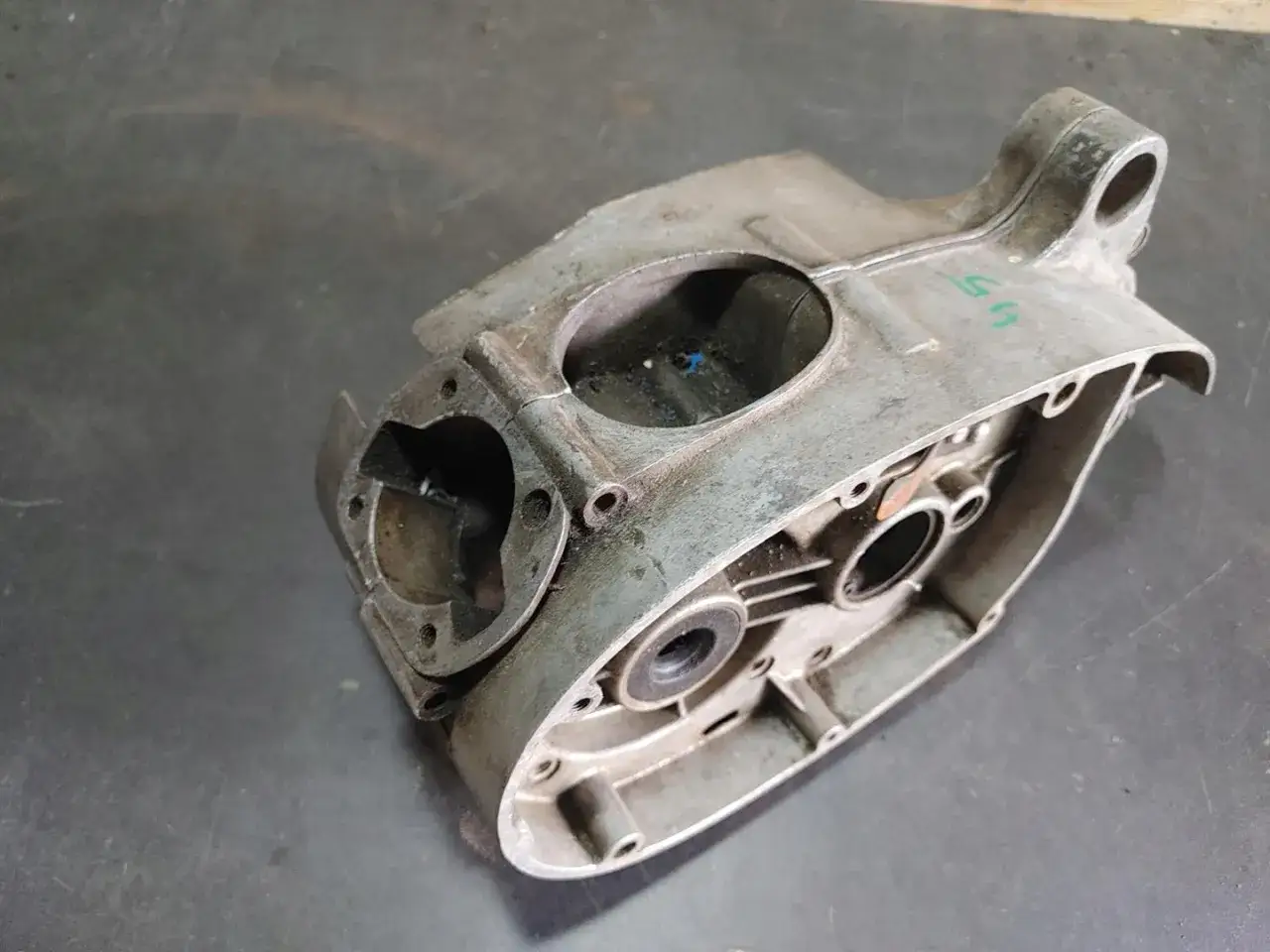

Z czego składa się dolna część bloku i jak współpracuje z olejem
W nowoczesnym silniku dolna część bloku często tworzy jeden zespół z gniazdami łożysk, kanałami olejowymi i powierzchnią pod miskę olejową. Do tego dochodzą śruby, uszczelnienia, pokrywy oraz elementy odpowietrzania. Ja zawsze rozdzielam dwa pytania: czy ta konstrukcja jest wystarczająco sztywna, oraz czy jest wystarczająco szczelna. Bez obu tych cech długie życie jednostki robi się mocno niepewne.
| Materiał | Co daje | Gdzie ma sens |
|---|---|---|
| Żeliwo | Duża sztywność, dobra odporność na drgania i zużycie | Starsze konstrukcje, silniki cięższe i bardziej zachowawcze |
| Aluminium | Mniejsza masa i lepsze odprowadzanie ciepła | Większość współczesnych aut osobowych |
| Wzmocnione odlewy, np. CGI | Lepszy kompromis między masą a wytrzymałością | Silniki mocno obciążone, diesle, konstrukcje nastawione na trwałość |
W praktyce materiał dobiera się pod masę, koszt, hałas, drgania i warunki pracy. Nie ma jednego zwycięzcy dla wszystkich zastosowań: lekkie aluminium dobrze sprawdza się w aucie codziennym, a cięższy, sztywniejszy odlew ma sens tam, gdzie liczy się odporność na duże obciążenia. To właśnie z tego powodu sama „grubość metalu” nie mówi jeszcze nic o jakości całego projektu.
Na tym etapie warto też pamiętać, że karter nie działa w próżni. Jego realne obciążenie zależy od tego, jak silnik smaruje się i jak radzi sobie z gazami przedmuchowymi, więc przechodzę do konstrukcji, które robią tu największą różnicę.
Jakie rozwiązania konstrukcyjne spotyka się w silnikach
W samochodach osobowych najczęściej spotykam klasyczny układ z mokrą miską olejową. To rozwiązanie proste, tanie i wystarczające w codziennej jeździe. Olej zbiera się w misce pod silnikiem, skąd pompa tłoczy go do kanałów smarowania. W zwykłym aucie taki układ ma najwięcej sensu, bo dobrze łączy koszt, niezawodność i łatwość serwisowania.
| Rozwiązanie | Zalety | Wady | Typowe użycie |
|---|---|---|---|
| Mokra misa olejowa | Prosta budowa, niższy koszt, łatwy serwis | Gorsza kontrola oleju przy dużych przeciążeniach bocznych | Większość aut drogowych |
| Sucha misa olejowa | Lepsza kontrola smarowania, mniejsze ryzyko głodzenia olejowego, możliwość obniżenia silnika | Wyższy koszt, większa złożoność, więcej elementów do obsługi | Sport, tor, wyczynowe jednostki |
| Karter dzielony | Łatwiejszy montaż i rozbiórka, czasem lepszy dostęp serwisowy | Więcej powierzchni uszczelniania, większe ryzyko nieszczelności | Niektóre motocykle, starsze i wyspecjalizowane konstrukcje |
Przeczytaj również: Ile kosztuje remont silnika Perkins 3P? Sprawdź ceny i czynniki wpływające na koszt
Dlaczego odpowietrzanie ma większe znaczenie, niż się wydaje
W każdym silniku część gazów z komory spalania przedostaje się obok pierścieni tłokowych do dolnej części jednostki. To zjawisko nazywa się blow-by, czyli przedmuchami. Jeśli układ odpowietrzania nie działa prawidłowo, ciśnienie rośnie, a wtedy olej zaczyna szukać ujścia przez uszczelki, simmeringi i najsłabsze punkty obudowy. W praktyce często nie sama „skrzynia” jest winna, tylko zatkana odma albo zużyty układ PCV.
W wyczynowych silnikach suchy sump potrafi dodatkowo utrzymywać lekkie podciśnienie w obudowie, co pomaga ograniczać opory i poprawia kontrolę oleju. W autach drogowych taki układ zwykle byłby jednak przerostem formy nad treścią. Dlatego przy codziennej eksploatacji najważniejsze są prostota i prawidłowe odpowietrzanie, a nie najbardziej efektowne rozwiązania techniczne.
Znając konstrukcję, łatwiej teraz przejść do tego, po czym rozpoznać, że coś zaczyna się psuć i kiedy nie warto odkładać diagnostyki.
Po czym poznać problemy z karterem
Najbardziej oczywisty sygnał to wyciek oleju, ale nie każdy ślad pod silnikiem oznacza od razu pęknięty odlew. Czasem winna jest uszczelka miski, czasem uszczelniacz wału, a czasem nadciśnienie wewnątrz silnika. Ja zawsze zaczynam od sprawdzenia, skąd dokładnie bierze się olej i czy wyciek rośnie po rozgrzaniu jednostki.
- mokre łączenie bloku z miską olejową;
- świeży nalot oleju wokół uszczelnień i korków;
- plamy pod autem po postoju;
- syczenie lub wyczuwalne nadciśnienie po odkręceniu korka wlewu;
- metaliczne opiłki w oleju lub filtrze;
- spadek ciśnienia oleju, stukoty z dolnej części silnika albo nierówna praca na gorąco.
Przy oględzinach auta używanego zwracam uwagę także na ślady po naprawach od spodu. Gruba warstwa świeżego silikonu, nierówne spawy albo wgniecenia miski olejowej potrafią powiedzieć więcej niż ładnie umyty silnik. I tu ważna uwaga: naprawa może kosztować od kilkuset złotych za zwykłe uszczelnienie do kilku tysięcy złotych, jeśli problem dotyczy pękniętego odlewu, uszkodzonych łożysk lub konieczności rozbierania całego dołu silnika.
Jeśli wiesz już, jak wyglądają objawy awarii, następny krok jest prostszy: trzeba ograniczyć ryzyko, zanim problem zamieni się w kosztowny remont.
Jak dbać o dolną część silnika i nie popełniać kosztownych błędów
W codziennej eksploatacji najwięcej daje kilka prostych nawyków. Nie są efektowne, ale właśnie one najczęściej decydują o tym, czy obudowa wału i cały dół silnika wytrzymają długie lata bez niespodzianek. W mojej ocenie największym błędem kierowców jest bagatelizowanie oleju: zbyt niski poziom, zła specyfikacja albo przeciąganie wymian potrafią zniszczyć więcej niż jedna wada fabryczna.
- Trzymaj właściwy poziom oleju i sprawdzaj go regularnie, zwłaszcza po dynamicznej jeździe lub długiej trasie.
- Wymieniaj olej i filtr na czas, bo zanieczyszczenia przyspieszają zużycie łożysk i kanałów smarowania.
- Kontroluj odmę i zawór PCV, jeśli samochód go ma, bo zatkane odpowietrzenie szybko podnosi ciśnienie w obudowie.
- Reaguj na uderzenia od spodu po najechaniu na przeszkodę, bo uszkodzona miska olejowa lub odkształcona powierzchnia styku potrafi wrócić jako wyciek po kilku dniach.
- Nie przesadzaj z uszczelniaczem podczas napraw, bo nadmiar silikonu może odrywać się i zatykać kanały olejowe.
- Po przegrzaniu silnika sprawdź nie tylko chłodzenie, ale też ciśnienie oleju i stan uszczelnień w dolnej części jednostki.
Jeżeli auto ma być po naprawie lub po mocnym kontakcie z przeszkodą, nie zadowalam się samym „brakiem plamy na ziemi”. Krótki test szczelności, oględziny odmy i ocena ciśnienia oleju dają znacznie lepszy obraz niż sam wygląd komory silnika. To właśnie taki serwisowy realizm oszczędza później najwięcej pieniędzy.
Po tych kontrolach łatwiej odróżnić drobiazg od sygnału ostrzegawczego, więc na koniec zostawiam krótką perspektywę, z której sam korzystam przy ocenie jednostki od spodu.
Co sprawdzam, gdy oceniam silnik od spodu
Gdy oglądam dolną część silnika, szukam przede wszystkim równowagi między suchością, sztywnością i spokojną pracą. Suchy, czysty karter z drożnym odpowietrzaniem zwykle świadczy o tym, że jednostka nie pracuje pod niepotrzebnym stresem. Jeśli natomiast widzę ślady świeżego oleju, nadmiar uszczelniacza, wgniecenia po uderzeniu albo opiłki w oleju, traktuję to jako sygnał do dokładniejszej diagnostyki, a nie jako kosmetyczny problem.
W praktyce właśnie ta dolna część silnika często zdradza, czy auto było serwisowane rozsądnie, czy tylko pozornie wygląda dobrze. I dlatego przy ocenie jednostki nie patrzę wyłącznie na moc, kulturę pracy czy historię wymian, ale też na to, jak zachowuje się obszar wokół wału, miski olejowej i odpowietrzania.
