Zmienne fazy rozrządu to jeden z tych układów, które nie rzucają się w oczy, ale realnie zmieniają charakter silnika. W tym tekście rozkładam na części, jak działa sterowanie zaworami, dlaczego poprawia elastyczność jednostki i po czym poznać, że system zaczyna szwankować. Dla kierowcy najważniejsze nie jest samo hasło, tylko to, czy silnik lepiej ciągnie od dołu, mniej pali i nie wymaga kosztownej naprawy po zaniedbaniu oleju.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Układ zmienia moment otwarcia i zamknięcia zaworów zależnie od obrotów, obciążenia i temperatury silnika.
- Najczęściej steruje nim ECU przez elektrozawór olejowy i przestawnik wałka rozrządu.
- Największy zysk to lepsza elastyczność, niższe spalanie i czystsze spaliny, a nie sam „magiczny” wzrost mocy.
- Do prawidłowej pracy potrzebuje czystego oleju, właściwego ciśnienia smarowania i sprawnego napędu rozrządu.
- Objawy problemów to m.in. metaliczny klekot, falujące obroty, słabsza reakcja na gaz i kontrolka silnika.
- Przy zakupie używanego auta liczy się nie tylko przebieg, ale przede wszystkim historia serwisowa i wymian oleju.
Na czym polega sterowanie fazami i co to zmienia w pracy silnika
Najprościej mówiąc, ten układ nie zmienia samego czterosuwowego cyklu, tylko moment otwarcia i zamknięcia zaworów. W klasycznym silniku wałek rozrządu ma stałe ustawienie względem wału korbowego, więc konstruktor musi wybrać jeden kompromis dla całego zakresu obrotów. Ja patrzę na to tak: bez regulacji silnik jest dobry albo na dole, albo na górze, a z regulacją może lepiej dopasować się do realnej jazdy.
W czterosuwie pełny cykl pracy trwa 720° obrotu wału korbowego, a wałek rozrządu obraca się dwa razy wolniej niż wał. Jeśli zmieniasz jego фазowanie, przesuwasz moment, w którym zawory zaczynają pracować, ale nie zmieniasz podstawowej mechaniki całego cyklu. To właśnie dzięki temu można poprawić napełnianie cylindrów przy niskich obrotach i jednocześnie nie dusić silnika przy wyższych.
| Cecha | Stały rozrząd | Regulowane fazy |
|---|---|---|
| Moment otwarcia zaworów | Jeden kompromis dla całego zakresu pracy | Można go przesuwać w zależności od warunków |
| Praca na niskich obrotach | Często zachowawcza i mniej elastyczna | Zwykle pełniejszy dół i lepsza reakcja na gaz |
| Praca na wysokich obrotach | Bez możliwości dopasowania do przepływu powietrza | Lepsze oddychanie silnika i szerszy użyteczny zakres |
| Spalanie i emisje | Zależne od jednego ustawienia kompromisowego | Łatwiej ograniczyć straty i poprawić czystość spalania |
| Złożoność | Mniejsza | Większa, ale zwykle opłacalna użytkowo |
W praktyce to właśnie dlatego jeden i ten sam silnik może być spokojny w mieście, a po mocniejszym wciśnięciu gazu nie tracić oddechu. Żeby zobaczyć, skąd bierze się ten efekt, trzeba wejść w sam mechanizm przestawiania wałka.
Jak układ przestawia wałek rozrządu
Mechanika jest tu prostsza, niż sugerują marketingowe nazwy. Sterownik silnika zbiera dane z pedału gazu, czujnika położenia wału, czujnika wałka, przepływu powietrza, temperatury i obciążenia, a potem wydaje polecenie elektrozaworowi. Ten steruje przepływem oleju do przestawnika wałka, czyli elementu, który fizycznie zmienia jego pozycję względem koła napędowego.
Elektrozawór i ciśnienie oleju
Elektrozawór jest tu kluczowy, bo nie „siłuje się” z mechaniką, tylko dawkuje olej do odpowiedniej komory. Zmiana ciśnienia przestawia wałek w stronę wcześniejszego albo późniejszego otwarcia zaworów. Continental opisuje ten mechanizm właśnie w ten sposób: zmianą ciśnienia oleju steruje się pozycją wałka, a to przekłada się na lepsze napełnienie cylindrów i niższe emisje.
Przestawnik wałka
Przestawnik, zwany też wariatorem faz, działa jak hydrauliczny albo elektromechaniczny regulator kąta. W prostszych konstrukcjach zmienia tylko fazowanie, czyli samo przesunięcie czasowe. W bardziej rozbudowanych układach dochodzi jeszcze zmiana wzniosu lub czasu otwarcia zaworu, ale to już inna warstwa techniki, nie to samo co klasyczne VVT.
Przeczytaj również: Jak długo nagrzewa się silnik benzynowy? Odkryj kluczowe fakty
Czujniki i sprzężenie zwrotne
System nie działa na ślepo. Sterownik sprawdza, czy wałek osiągnął zadany kąt, i koryguje jego położenie na bieżąco. Dzięki temu regulacja jest płynna, a nie skokowa. W silniku z dobrze zestrojonym układem kierowca nie czuje samego „przestawiania”, tylko lepszą reakcję na gaz i bardziej równą pracę w szerokim zakresie obrotów.
Gdy mechanika i elektronika zaczynają współpracować w ten sposób, silnik zyskuje konkretne korzyści, ale nie są one darmowe ani uniwersalne.
Dlaczego producenci stosują ten system
Najkrócej: żeby silnik był bardziej użyteczny w codziennej jeździe. Współczesne benzyny, hybrydy i turbodoładowane jednostki mają działać dobrze od niskich obrotów, bez szarpania, bez dużych strat pompowania i bez przesadnego spalania. Ja traktuję ten układ nie jako gadżet, tylko jako sprytny kompromis wpisany w projekt całego silnika.
W rozwiązaniach tego typu liczą się cztery rzeczy: moment obrotowy, kultura pracy, spalanie i emisje. W praktyce najlepszy efekt daje dopasowanie faz do konkretnej sytuacji, bo inne ustawienie sprawdza się przy ruszaniu spod świateł, inne przy spokojnej jeździe 120 km/h, a jeszcze inne przy mocnym przyspieszaniu. Hyundai w technologii CVVD poszedł krok dalej niż klasyczne fazowanie i deklarował 4% wzrost osiągów, 5% lepszą ekonomikę oraz 12% niższe emisje, co dobrze pokazuje kierunek rozwoju tej rodziny rozwiązań.
| Co się poprawia | Co odczuwa kierowca | Ograniczenie |
|---|---|---|
| Moment przy niskich obrotach | Lepszy start i płynniejsze wyprzedzanie bez redukcji | Tylko jeśli reszta układu dolotowego i zapłonowego jest sprawna |
| Zakres użytecznych obrotów | Silnik nie kończy się tak wcześnie i chętniej wchodzi na obroty | Nie zastępuje dobrze dobranej mocy bazowej |
| Spalanie | Często niższe w mieście i przy spokojnej jeździe | Zależy od stylu jazdy, masy auta i skrzyni biegów |
| Emisje | Łatwiej spełnić coraz ostrzejsze normy | Nie rozwiązuje wszystkiego bez wsparcia innych systemów |
To prowadzi do ważnego pytania: jakie są właściwie odmiany tego rozwiązania i dlaczego nie każdy system działa tak samo?
Jakie są główne odmiany i czym się różnią
W codziennej rozmowie wszystko wrzuca się do jednego worka, ale technicznie to kilka różnych podejść. Najczęściej spotykam prostsze przestawianie faz wałka, bo daje bardzo dobry stosunek efektu do kosztu. Bardziej złożone konstrukcje idą dalej i zmieniają również wznios albo czas otwarcia zaworu, czyli wpływają nie tylko na kiedy zawór pracuje, ale też jak bardzo.
| Typ rozwiązania | Co zmienia | Przykładowe nazwy | Największa zaleta |
|---|---|---|---|
| Przestawianie faz wałka | Moment otwarcia i zamknięcia zaworów | VVT-i, VANOS, CVVT | Prosta, skuteczna poprawa elastyczności |
| Zmienny wznios zaworu | Wysokość otwarcia zaworu | Valvetronic | Mniejsze straty pompowania i lepsza kontrola dolotu |
| Zmienny czas otwarcia | Jak długo zawór pozostaje otwarty | CVVD | Bardzo szeroki zakres strojenia pracy silnika |

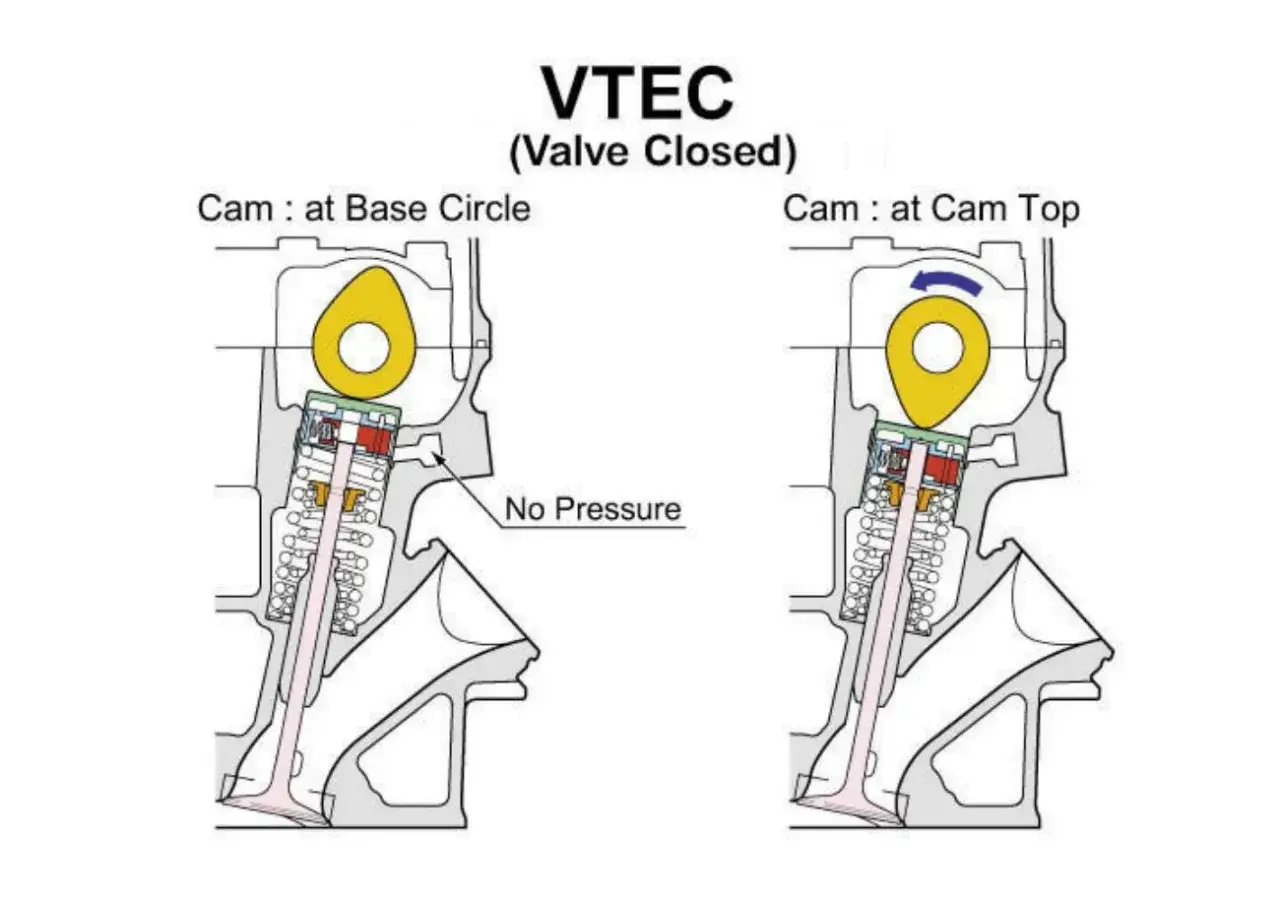

| Układy łączone | Fazy, wznios i czas otwarcia razem | i-VTEC, VVEL i podobne | Największa swoboda pracy, ale też większa złożoność |
Jeśli mam to uprościć jeszcze bardziej, fazowanie wałka poprawia kiedy zawór pracuje, a zmienny wznios i duration wpływają także na to, jak zawór pracuje. Dla użytkownika ważny jest nie marketingowy skrót, tylko konkret: prostszy system zwykle mniej kosztuje i łatwiej go serwisować, a bardziej zaawansowany daje większą precyzję, ale wymaga lepszej obsługi. Znajomość tych różnic pomaga też rozpoznać, co naprawdę jest w danym aucie, a nie tylko jak brzmi nazwa w katalogu.
Znajomość różnic pomaga lepiej czytać dane techniczne i objawy, więc teraz przechodzę do tego, co psuje się najczęściej.Kiedy pojawiają się objawy zużycia albo awarii
Najczęstszy błąd to obwinianie od razu samego przestawnika. W praktyce problem bywa w oleju, filtrze, elektrozaworze, czujniku położenia, a nawet w rozciągniętym łańcuchu rozrządu. Dlatego przy diagnostyce nie patrzę na jeden element, tylko na cały układ zasilania olejem i sygnały, które wysyła silnik.
- Metaliczny klekot po rozruchu, zwłaszcza na zimno.
- Nierówna praca na biegu jałowym albo falujące obroty.
- Słabsza reakcja na gaz w konkretnym zakresie obrotów.
- Wyraźnie wyższe spalanie bez zmiany stylu jazdy.
- Kontrolka silnika i błędy związane z położeniem wałka lub wału.
- Szarpanie przy przyspieszaniu, które nie wynika z zapłonu ani wtrysku.
Najczęstsze przyczyny są bardzo przyziemne. Zbyt długie interwały wymiany oleju powodują zanieczyszczenie kanałów i spadek swobody pracy zaworów sterujących. Zły filtr, słabe ciśnienie oleju albo zużyty elektrozawór potrafią dać objawy podobne do uszkodzonego przestawnika. Czasem winny jest też sam napęd rozrządu, bo jeśli łańcuch się rozciąga, sterowanie fazami traci punkt odniesienia.
To właśnie dlatego przy takich objawach nie warto zgadywać. Najpierw czytam błędy, potem sprawdzam parametry rzeczywiste, a dopiero później wymieniam części. Taka kolejność oszczędza pieniądze i zwykle szybciej prowadzi do trafnej diagnozy.
To właśnie serwis decyduje, czy układ będzie pracował lekko, czy zacznie sprawiać kłopoty już po kilku sezonach.
Jak o niego dbać na co dzień
Tu nie ma magii. Najważniejszy jest olej, jego jakość i termin wymiany. W silnikach z regulacją faz brudny lub zbyt stary olej nie tylko pogarsza smarowanie, ale też utrudnia pracę zaworów sterujących i przestawnika. Ja przy takich jednostkach bardziej ufam historii serwisowej niż samemu przebiegowi.
- Stosuj olej o specyfikacji zalecanej przez producenta, a nie tylko o „podobnej” lepkości.
- Skracaj interwał wymiany, jeśli auto jeździ głównie po mieście, na krótkich trasach albo w dużym zapyleniu.
- Wymieniaj filtr oleju razem z olejem, bo półśrodek szybko odbija się na hydraulice układu.
- Nie ignoruj klekotu po odpaleniu, zwłaszcza jeśli pojawia się regularnie i trwa dłużej niż wcześniej.
- Przy pierwszych objawach zrób diagnostykę, zanim zużycie obejmie przestawnik albo łańcuch.
- Jeśli silnik ma wysoki przebieg, sprawdź też stan napinacza, prowadnic i samego napędu rozrządu.
W praktyce najbardziej szkodzi jazda na oleju „do skutku”, czyli z myśleniem, że wszystko przeżyje kolejne kilka tysięcy kilometrów. Ten układ pracuje pod ciśnieniem i reaguje bardzo czuło na zabrudzenia. Dobra obsługa jest tu zwykle tańsza niż jedna większa naprawa.
Przy zakupie używanego auta ten temat nabiera jeszcze większego znaczenia, bo historia smarowania mówi o silniku więcej niż sam przebieg.
Co sprawdzić przy jeździe próbnej w aucie z takim rozrządem
Na jeździe próbnej zwracam uwagę na rzeczy, które łatwo przeoczyć, jeśli skupisz się tylko na przyspieszeniu. Rozgrzewanie silnika, praca na biegu jałowym i zachowanie przy częściowym obciążeniu mówią o VVT więcej niż chwilowe wrażenie z pedału gazu. To nie jest element, którego trzeba się bać, ale warto go traktować jako wskaźnik jakości obsługi całego auta.
- Posłuchaj zimnego rozruchu, szczególnie przez pierwsze sekundy pracy silnika.
- Sprawdź, czy obroty na biegu jałowym są stabilne i nie falują.
- Przyspiesz z niskich obrotów i zobacz, czy reakcja jest płynna, bez dziury w mocy.
- Poproś o historię wymian oleju i upewnij się, że interwały nie były przeciągane.
- Jeśli auto ma sporadyczne błędy silnika, odczytaj pamięć sterownika zamiast zgadywać.
- W wyższych przebiegach sprawdź, czy rozrząd i osprzęt nie były już naprawiane „na szybko”.
Ja przy takim aucie wolę jeden dobrze udokumentowany egzemplarz niż trzy tańsze, ale bez jasnej historii serwisowej. Ten układ sam w sobie nie musi być problemem, o ile poprzedni właściciel nie oszczędzał na oleju i nie ignorował pierwszych objawów. To właśnie serwis robi tu największą różnicę.
Dlaczego ten układ nadal robi różnicę mimo downsizingu i hybryd
Nawet przy turbosprężarkach, bezpośrednim wtrysku i elektryfikacji regulacja faz nie straciła sensu. Wręcz przeciwnie: pomaga lepiej wykorzystać małą pojemność, ograniczyć straty pompowania i dopasować charakter silnika do różnych warunków jazdy. W nowoczesnych konstrukcjach to jeden z najtańszych sposobów na poprawę pracy jednostki bez przebudowy całej architektury.
Warto też pamiętać o ograniczeniach. Ten układ nie naprawi źle zaprojektowanego silnika, nie zrekompensuje fatalnej obsługi i nie sprawi, że stara jednostka nagle zacznie pracować jak nowa hybryda. Daje przewagę wtedy, gdy reszta projektu jest spójna: dobry dolot, rozsądny napęd rozrządu, poprawne smarowanie i właściwe strojenie sterownika.
Jeśli mam to streścić jednym zdaniem, regulacja faz rozrządu jest po prostu sposobem na to, żeby silnik oddychał we właściwym momencie, we właściwy sposób i bez zbędnych strat. Dobrze utrzymana daje więcej, niż sugeruje jej techniczna prostota, a zaniedbana szybko przypomina, że w motoryzacji precyzja zawsze idzie w parze z serwisem.
