Cykl Millera to sposób sterowania pracą silnika, w którym zmienia się moment zamknięcia dolotu, aby uzyskać niższy efektywny stopień sprężania przy zachowaniu wysokiego stopnia rozprężania. W praktyce daje to szansę na mniejsze straty pompowania, lepszą sprawność przy częściowym obciążeniu i mniejsze ryzyko spalania stukowego. Poniżej rozkładam ten temat na prosty mechanizm działania, różnice względem Otto i Atkinsona oraz na to, kiedy takie rozwiązanie naprawdę ma sens w aucie.
Najważniejsze fakty o tym układzie w jednym miejscu
- Sedno rozwiązania polega na takim ustawieniu zaworów dolotowych, by cylinder nie sprężał pełnej dawki powietrza przez cały skok tłoka.
- Najczęstsze odmiany to wcześniejsze zamknięcie dolotu i późniejsze zamknięcie dolotu.
- Największy zysk daje praca przy częściowym obciążeniu, zwłaszcza w silnikach z doładowaniem.
- Najważniejszy kompromis to spadek gęstości ładunku, który trzeba odzyskać sprężarką albo turbosprężarką.
- W praktyce ten układ pomaga ograniczać straty pompowania, ale wymaga precyzyjnego strojenia rozrządu, doładowania i zapłonu lub wtrysku.
- Warto patrzeć na cały silnik, a nie tylko na nazwę techniki w materiałach producenta.
Jak działa układ Millera w silniku

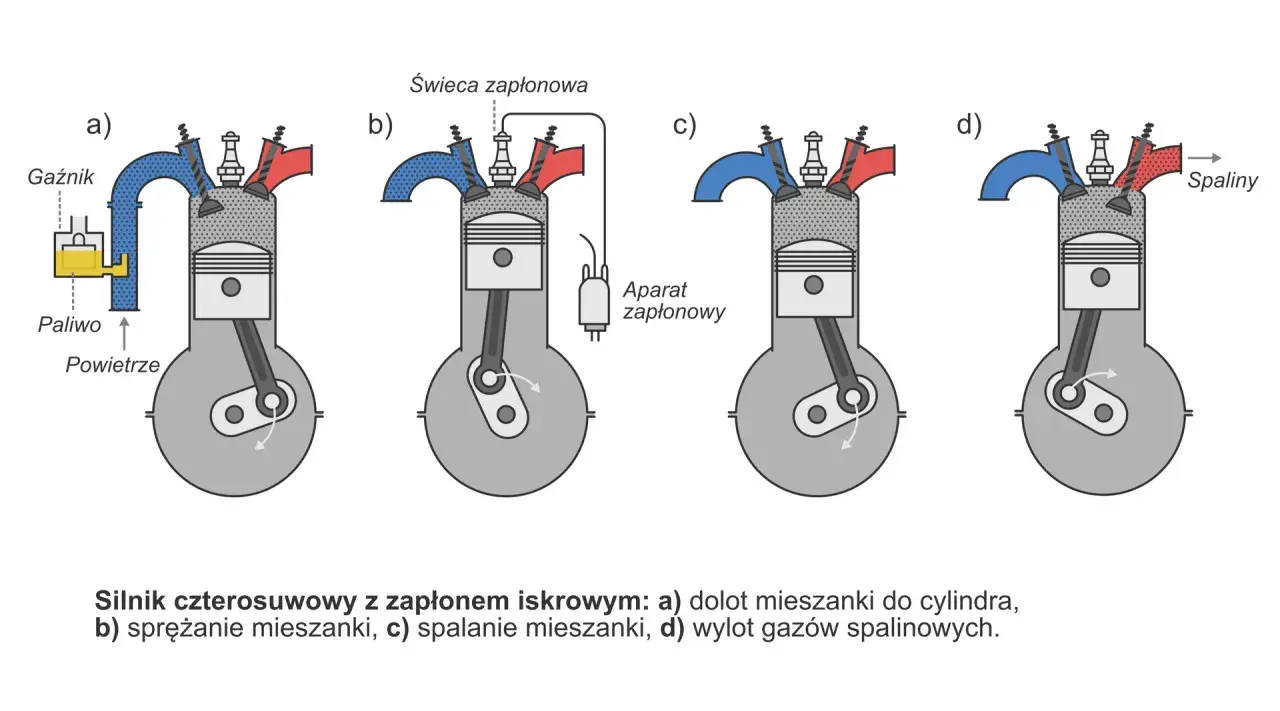

Sama idea jest prostsza, niż sugeruje techniczne nazewnictwo. W klasycznym silniku czterosuwowym zawór dolotowy zamyka się w okolicy dolnego martwego położenia tłoka, więc cylinder wykorzystuje niemal cały skok do napełniania, a potem do sprężania. W układzie Millera ten moment przesuwa się tak, aby efektywna długość sprężania była krótsza niż rozprężania.
To ważne rozróżnienie: nie zmieniamy fizycznego skoku tłoka, tylko to, ile świeżego ładunku realnie zostaje uwięzione w cylindrze. Dzięki temu ciśnienie i temperatura pod koniec sprężania są niższe, a spalanie staje się mniej podatne na stuk. Z drugiej strony bez doładowania spadłaby masa powietrza w cylindrze, więc silnik straciłby moment. Dlatego w nowoczesnych zastosowaniach ten układ niemal zawsze idzie w parze z turbosprężarką albo sprężarką mechaniczną.
Wcześniejsze zamknięcie dolotu
Wariant early intake valve closing, czyli EIVC, zamyka zawór dolotowy wcześniej, jeszcze zanim tłok zakończy cały suw ssania. Część ładunku po prostu nie ma już czasu, by wejść do cylindra. To skutecznie ogranicza masę sprężanego gazu i pozwala pracować bez klasycznej przepustnicy, więc maleją straty pompowania. Taki układ bywa bardzo korzystny przy częściowym obciążeniu, ale wymaga dobrego doładowania, bo inaczej moment od razu zaczyna się sypać.
Przeczytaj również: Ile oleju do silnika DAF Euro 6? Sprawdź, aby uniknąć kosztów
Późniejsze zamknięcie dolotu
Wariant late intake valve closing, czyli LIVC, zamyka dolot po rozpoczęciu suwu sprężania. Część świeżego ładunku cofa się wtedy do kolektora, przez co cylinder również spręża mniej gazu niż w klasycznym Otto. Ten wariant bywa łagodniejszy dla przepływu powietrza i często dobrze współpracuje z turbosprężarką. W praktyce jest też bliższy tego, co wielu producentów nazywa dziś „Atkinsonem”, choć technicznie granica między tymi nazwami bywa dość płynna.
Obie odmiany prowadzą do podobnego celu, ale robią to inną drogą. To prowadzi prosto do porównania z klasycznym Otto i z tym, co kierowcy często wrzucają do jednego worka jako Atkinsona.
Czym różni się od Otto i Atkinsona
Najczęstszy błąd polega na tym, że wszystkie te terminy traktuje się jak synonimy. W praktyce warto rozdzielić mechanikę pracy od marketingowej etykiety. Otto to punkt odniesienia: zwykły czterosuw, w którym stopień sprężania i rozprężania są ze sobą mocno związane. Współczesny Atkinson zwykle oznacza silnik, w którym przez odpowiednie sterowanie zaworami zmniejszono efektywne sprężanie, aby poprawić sprawność. Miller idzie podobnym tropem, ale najczęściej zakłada doładowanie, które odzyskuje utraconą gęstość ładunku.
| Cecha | Otto | Współczesny Atkinson | Miller |
|---|---|---|---|
| Moment zamknięcia dolotu | Zbliżony do końca suwu ssania | Zwykle przesunięty tak, by skrócić efektywne sprężanie | Wcześniejszy albo późniejszy, zależnie od wariantu |
| Cel konstrukcyjny | Uniwersalność i prostota | Wyższa sprawność kosztem gęstości mocy | Wyższa sprawność przy lepszym odzysku mocy dzięki doładowaniu |
| Wpływ na spalanie stukowe | Standardowy poziom odporności | Zwykle poprawa dzięki niższemu ciśnieniu końca sprężania | Poprawa, często jeszcze lepsza dzięki boostowi i precyzyjnemu sterowaniu |
| Typowe zastosowanie | Silniki „bazowe” i konstrukcje nastawione na prostotę | Hybrydy i jednostki nastawione na oszczędność | Nowoczesne silniki turbo, część diesli i jednostki o wysokiej sprawności |
Z mojej perspektywy najważniejsze jest to, że dla kierowcy liczy się nie sama nazwa, tylko efekt końcowy: niższe straty, lepsza sprawność i stabilna praca pod obciążeniem. Nazwa w folderze sprzedażowym potrafi być uproszczeniem, ale fizyka zawsze zostaje ta sama. Kiedy już to widać, łatwiej odpowiedzieć na pytanie, czy taki układ faktycznie oszczędza paliwo, czy tylko komplikuje konstrukcję.
Dlaczego pomaga w oszczędności paliwa
Największy zysk bierze się z ograniczenia strat pompowania. W zwykłym silniku benzynowym przepustnica dławi dopływ powietrza przy małym obciążeniu, więc tłok musi wykonywać dodatkową pracę, by zassać ładunek. W układzie Millera obciążenie można regulować bardziej zaworami niż przepustnicą, a to od razu poprawia sprawność użyteczną. Dochodzi do tego niższa temperatura i ciśnienie końca sprężania, co pomaga ograniczać spalanie stukowe i pozwala stosować korzystniejsze nastawy zapłonu.
- Mniejsze straty pompowania oznaczają mniej energii traconej na zasysanie powietrza przez ograniczony dolot.
- Niższa skłonność do stuków daje większą swobodę w projektowaniu stopnia sprężania i doładowania.
- Lepsza sprawność przy częściowym obciążeniu jest szczególnie ważna w ruchu miejskim i podmiejskim.
- Potencjał redukcji emisji rośnie, jeśli silnik jest dobrze zestrojony pod turbo, wtrysk i temperaturę spalania.
W jednym z badań SAE nad silnikiem benzynowym sterowanie dolotem podniosło sprawność indykowaną o około 7% przy niskich obrotach i niemal 9% przy wysokich. W innej analizie diesla, po skorygowaniu doładowania i kąta wtrysku, zużycie paliwa jednostkowego spadło o 1,21-1,56%, a NOx i sadza zostały wyraźnie ograniczone. To nie są obietnice dla każdego auta i każdego trybu jazdy, ale dobrze pokazują, że zysk jest realny, jeśli cały układ pracuje jako spójna całość.
Jest jednak haczyk: te wyniki nie biorą się z samego przesunięcia zaworu. Bez odpowiedniego doładowania, sterowania zapłonem albo wtryskiem i bez porządnej kalibracji łatwo stracić to, co zyskujemy na sprawności. I właśnie dlatego warto rozdzielić warianty EIVC oraz LIVC, bo ich zachowanie w cylindrze nie jest identyczne.
EIVC i LIVC nie działają tak samo
W praktyce spotkasz dwa główne podejścia. Early intake valve closing zamyka dolot wcześniej i mocniej ogranicza masę ładunku. Late intake valve closing zamyka go później i pozwala części gazu wrócić do kolektora. Oba rozwiązania skracają efektywne sprężanie, ale różnią się zachowaniem przepływu, wymaganiami wobec boostu i reakcją na wysokie obciążenie.
| Wariant | Co się dzieje | Główna zaleta | Najczęstsze ograniczenie |
|---|---|---|---|
| EIVC | Zawór zamyka się wcześniej, zanim cylinder napełni się całkowicie | Mocno redukuje straty pompowania i dobrze wspiera pracę przy częściowym obciążeniu | Silniej zależy od jakości doładowania i precyzji strojenia |
| LIVC | Część ładunku cofa się do kolektora podczas początku sprężania | Bywa łagodniejszy dla przepływu i często lepiej współpracuje z turbo | Przy źle dobranym układzie może dawać mniejszy zysk niż EIVC |
W badaniu nad przepływem powietrza w cylindrze wariant z późnym zamknięciem dolotu zachował przepływ zbliżony do klasycznego Otto, a układ z wcześniejszym zamknięciem mocniej zmienił zawirowanie ładunku. To nie jest detal dla inżynierów z boku notatnika. Tumble, czyli zawirowanie mieszanki w płaszczyźnie poprzecznej cylindra, wpływa na to, jak szybko i równo spalanie się rozwija. Gdy jest go za mało, spalanie może stać się mniej czyste i mniej stabilne.
To ważne, bo właśnie te różnice decydują o tym, czy silnik będzie rozsądny w aucie miejskim, w hybrydzie czy w cięższym turbo-dieslu. I to prowadzi do kolejnego pytania: gdzie taki układ naprawdę ma sens, a gdzie przestaje być opłacalny.
Gdzie ma sens, a gdzie szybko przestaje
Nie każdy silnik korzysta na tym rozwiązaniu w takim samym stopniu. Z mojego punktu widzenia najlepiej sprawdza się tam, gdzie producent chce połączyć oszczędność paliwa z zachowaniem sensownej mocy użytecznej. Właśnie dlatego częściej spotkasz go w nowoczesnych jednostkach turbo, hybrydach i w dieslach niż w prostych, wolnossących benzynach bez rozbudowanego sterowania.
- Silniki turbo benzynowe korzystają z tego układu, bo doładowanie pomaga odzyskać gęstość ładunku utraconą przez wcześniejsze lub późniejsze zamknięcie dolotu.
- Hybrydy lubią taki charakter pracy, bo moment brakujący przy niskim obciążeniu może uzupełnić silnik elektryczny.
- Nowoczesne diesle wykorzystują niższe ciśnienie i temperaturę końca sprężania do walki z NOx, ale tylko przy dobrze dobranym wtrysku i boostcie.
- Jednostki stacjonarne i przemysłowe też potrafią na tym zyskać, bo tam sprawność często jest ważniejsza niż szybka reakcja na gaz.
- Proste wolnossące silniki budżetowe zwykle nie korzystają na tym w pełni, bo koszt sterowania i złożoność przewyższają realny zysk.
Warto też uczciwie powiedzieć, kiedy ten pomysł traci sens. Jeśli układ doładowania jest słaby, rozrząd nie trzyma parametrów albo sterowanie zaworami jest zbyt ograniczone, zysk paliwowy topnieje bardzo szybko. Wtedy zostaje jedynie bardziej skomplikowany silnik, bez wyraźnie lepszych osiągów. Nie ma tu magii, jest tylko lepsze albo gorsze zestrojenie.
Jeśli oglądasz takie auto z perspektywy zakupu, nie zatrzymuj się na etykiecie „oszczędny silnik”. Dużo ważniejsze jest to, czy osprzęt i logika sterowania są w dobrej kondycji. I właśnie w tym miejscu przechodzę do rzeczy najbardziej praktycznych.
Na co patrzeć przy zakupie i serwisie
Silnik pracujący w takim układzie bywa bardziej wrażliwy na zaniedbania niż prosta jednostka o stałych fazach rozrządu. Każde rozjechanie się czasów zaworowych, spadek wydajności doładowania albo brudny dolot szybciej odbiera mu zalety niż w klasycznym Otto. Dlatego przy zakupie używanego auta i przy późniejszym serwisie patrzę przede wszystkim na spójność całego układu, a nie na samą kompresję czy moc katalogową.
| Co sprawdzić | Dlaczego to ważne | Co może zdradzić problem |
|---|---|---|
| Historia olejowa i obsługa rozrządu | Zmienne fazy i aktuatory lubią czysty, stabilny olej | Hałas po rozruchu, opóźniona reakcja na gaz, błędy synchronizacji |
| Pracę turbosprężarki i intercoolera | Bez sprawnego boostu ten układ traci największą zaletę | Nierówny ciąg, spadek mocy pod obciążeniem, przegrzewanie powietrza |
| Stan dolotu i nagaru | Precyzja napełniania cylindra ma tu większe znaczenie niż w prostym silniku | Szarpanie, gorsza elastyczność, nierówna praca na niskich obrotach |
| Dane OBD i korekty pracy | To najprostszy sposób, by zobaczyć, czy sterownik walczy z odchyleniami | Nietypowe korekty zapłonu, boostu lub dawki paliwa |
Na jeździe próbnej zwracam uwagę na trzy rzeczy: czy silnik ciągnie równo od średnich obrotów, czy nie pojawia się nerwowość przy przejściu z lekkiego na mocniejsze obciążenie i czy nie słychać nadmiernego stuku albo świszczenia układu doładowania. Jeśli któreś z tych objawów występuje, nie zakładałbym od razu winy samego rozwiązania. Częściej problem siedzi w stroju, osprzęcie albo zaniedbanym serwisie.
Jeżeli te punkty są w porządku, cała konstrukcja zwykle odwdzięcza się spokojnym spalaniem i dobrą sprawnością. Zostaje więc najważniejszy wniosek dla kierowcy, a nie dla podręcznika termodynamiki.
Co warto zapamiętać przed wyborem auta z takim silnikiem
Najuczciwiej patrzeć na ten układ jak na sposób przesunięcia kompromisu: mniej strat, niższa skłonność do stuków i lepsza sprawność przy częściowym obciążeniu, ale tylko wtedy, gdy doładowanie i fazy rozrządu są naprawdę dobrze dobrane. Samo hasło w katalogu niczego nie gwarantuje.
Dla kierowcy oznacza to prostą zasadę. Jeśli auto ma dojrzały układ zmiennych faz, sprawny boost, sensownie dobrany wtrysk i regularny serwis, takie rozwiązanie potrafi być bardzo rozsądne. Jeśli natomiast oszczędność paliwa jest tylko obietnicą bez dopracowania całej reszty, zysk szybko znika. I właśnie dlatego przy tej technice zawsze patrzę na silnik jako na system, a nie na pojedynczy trik konstrukcyjny.
