Układ kierowniczy to kluczowy element każdego pojazdu, odpowiedzialny za precyzyjne kontrolowanie kierunku jazdy. Zrozumienie jego budowy i funkcji poszczególnych elementów jest niezbędne dla każdego kierowcy. W tym artykule przyjrzymy się bliżej konstrukcji układu kierowniczego, poznamy jego główne części składowe oraz dowiemy się, jak dbać o jego sprawność, aby zapewnić bezpieczną i komfortową jazdę.
Wspomaganie układu kierowniczego: typy i działanie
Budowa układu kierowniczego obejmuje różne systemy wspomagania, które znacząco ułatwiają kierowanie pojazdem. Najpopularniejszym rozwiązaniem jest wspomaganie hydrauliczne, wykorzystujące ciśnienie płynu do zmniejszenia siły potrzebnej do obrotu kierownicą. W tym systemie pompa hydrauliczna, napędzana przez silnik, generuje ciśnienie płynu, które jest przekazywane do siłownika wspomagającego.
Coraz częściej spotykane jest również wspomaganie elektryczne, które jest bardziej efektywne energetycznie. W tym przypadku silnik elektryczny wspomaga ruch kierownicy, a jego siła jest dostosowywana do prędkości pojazdu i siły przyłożonej przez kierowcę. Zaletą tego rozwiązania jest mniejsze zużycie paliwa oraz płynniejsze działanie, szczególnie przy niskich prędkościach.
Zalety różnych typów wspomagania
- Wspomaganie hydrauliczne: niezawodność i płynność działania
- Wspomaganie elektryczne: oszczędność paliwa i precyzyjne dostosowanie siły
- Wspomaganie elektrohydrauliczne: połączenie zalet obu systemów
- Wspomaganie zmienne: dostosowanie siły do warunków jazdy
Warto zauważyć, że nowoczesne systemy wspomagania często integrują się z innymi systemami bezpieczeństwa, takimi jak ESP czy asystent pasa ruchu, co dodatkowo zwiększa bezpieczeństwo i komfort jazdy. Elementy układu kierowniczego współpracujące z systemem wspomagania muszą być odpowiednio dobrane i wysokiej jakości, aby zapewnić niezawodne działanie całego układu.
Objawy awarii układu kierowniczego
Rozpoznanie symptomów problemów z układem kierowniczym jest kluczowe dla bezpieczeństwa jazdy. Jednym z najczęstszych objawów jest zwiększony luz na kierownicy, co objawia się koniecznością wykonania większego ruchu kierownicą przed faktyczną zmianą kierunku jazdy. To może wskazywać na zużycie przegubów kulowych lub przekładni kierowniczej.
Innym niepokojącym sygnałem są wibracje kierownicy, szczególnie podczas hamowania lub jazdy z większą prędkością. Może to świadczyć o problemach z geometrią zawieszenia, zużytych łożyskach kół lub nierównomiernym zużyciu opon. Warto również zwrócić uwagę na wszelkie stuki czy piski dochodzące z okolic kół podczas skręcania, co często wskazuje na uszkodzenie przegubów lub drążków kierowniczych.
Trudności w utrzymaniu prostego toru jazdy lub "ciągnięcie" samochodu w jedną stronę to kolejne objawy, które mogą wskazywać na problemy z budową układu kierowniczego. Może to być spowodowane niewłaściwą zbieżnością kół, uszkodzeniem drążków kierowniczych lub problemami z zawieszeniem. W przypadku samochodów ze wspomaganiem, nagła zmiana w sile potrzebnej do obrotu kierownicą również powinna wzbudzić czujność kierowcy.
Czytaj więcej: Czy Hyundai ma ocynkowane blachy? - Sprawdź to teraz i uniknij problemów!
Konserwacja i serwis układu kierowniczego
Regularna konserwacja jest kluczowa dla utrzymania sprawności układu kierowniczego. Podstawowym elementem tej konserwacji jest okresowa kontrola poziomu płynu wspomagania (w przypadku systemów hydraulicznych) oraz jego wymiana zgodnie z zaleceniami producenta. Ważne jest również sprawdzanie stanu pasków napędzających pompę wspomagania, gdyż ich zużycie może prowadzić do nieprawidłowego działania całego systemu.
Kolejnym istotnym aspektem jest regularna kontrola i ewentualna wymiana elementów układu kierowniczego, takich jak przeguby kulowe, końcówki drążków czy osłony gumowe. Te części ulegają naturalnemu zużyciu i ich stan ma bezpośredni wpływ na precyzję kierowania oraz bezpieczeństwo jazdy. Warto również pamiętać o okresowym sprawdzaniu i regulacji geometrii zawieszenia, co zapewni równomierne zużycie opon i stabilność pojazdu.
Harmonogram konserwacji układu kierowniczego
| Element | Częstotliwość kontroli | Zalecana czynność |
| Płyn wspomagania | Co 30 000 km lub raz w roku | Kontrola poziomu i jakości, ewentualna wymiana |
| Przeguby kulowe | Co 50 000 km | Kontrola luzów, ewentualna wymiana |
| Geometria zawieszenia | Co 40 000 km lub po wymianie elementów zawieszenia | Pomiar i regulacja |
Nie należy zapominać o regularnym myciu podwozia, szczególnie po zimie lub jeździe po drogach nieutwardzonych. Pozwoli to uniknąć korozji elementów układu kierowniczego i przedłuży ich żywotność. W przypadku zauważenia jakichkolwiek nieprawidłowości w działaniu układu, kluczowa jest szybka reakcja i wizyta w warsztacie specjalizującym się w układach kierowniczych. Profesjonalna diagnoza i naprawa mogą zapobiec poważniejszym awariom i kosztownym wymianom w przyszłości.
Główne elementy układu kierowniczego

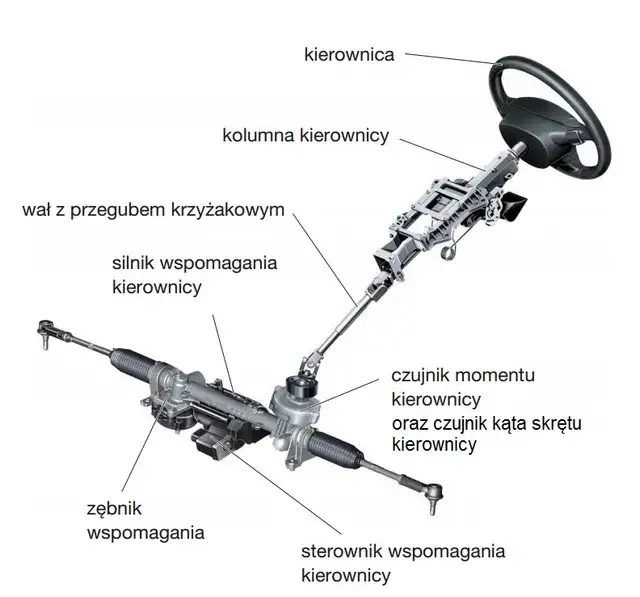

Układ kierowniczy budowa składa się z kilku kluczowych elementów, które współpracują ze sobą, aby zapewnić precyzyjne i bezpieczne sterowanie pojazdem. Podstawowym elementem jest kolumna kierownicza, która łączy kierownicę z przekładnią kierowniczą. Kolumna ta jest często wyposażona w przeguby, które absorbują energię w przypadku kolizji, zwiększając bezpieczeństwo kierowcy.
Przekładnia kierownicza to serce układu, odpowiedzialne za zamianę ruchu obrotowego kierownicy na ruch liniowy drążków kierowniczych. Najczęściej spotykane typy to przekładnia zębatkowa i przekładnia ślimakowa. Każda z nich ma swoje zalety i jest stosowana w zależności od typu pojazdu i jego przeznaczenia.
Drążki kierownicze i końcówki drążków to elementy przenoszące ruch z przekładni na koła. Ich odpowiedni stan i regulacja są kluczowe dla zachowania prawidłowej geometrii zawieszenia. Warto pamiętać, że elementy układu kierowniczego takie jak przeguby kulowe czy sworznie wahacza również odgrywają istotną rolę w precyzji kierowania i stabilności pojazdu.
Rodzaje przekładni kierowniczych

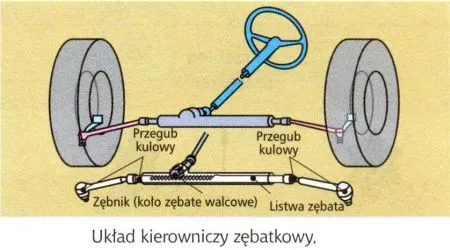

W budowie układu kierowniczego stosuje się różne typy przekładni, z których najpopularniejsze to przekładnia zębatkowa i ślimakowa. Przekładnia zębatkowa składa się z zębatki i współpracującego z nią koła zębatego. Jest to rozwiązanie stosowane w większości współczesnych samochodów osobowych ze względu na prostą konstrukcję, niską masę i wysoką precyzję działania.
Przekładnia ślimakowa, choć rzadziej spotykana w nowych modelach, wciąż znajduje zastosowanie w niektórych pojazdach ciężarowych i terenowych. Jej zaletą jest zdolność do przenoszenia większych obciążeń, co jest szczególnie istotne w cięższych pojazdach. Składa się ona ze ślimaka (wału) i współpracującej z nim ślimacznicy.
Porównanie przekładni kierowniczych
| Typ przekładni | Zalety | Wady |
| Zębatkowa | Lekka, precyzyjna, prosta konstrukcja | Mniejsza wytrzymałość na duże obciążenia |
| Ślimakowa | Wysoka wytrzymałość, płynność działania | Większa masa, wyższe tarcie |
Warto zauważyć, że niezależnie od typu przekładni, współczesne układy kierownicze często są wyposażone w systemy zmiennego przełożenia. Oznacza to, że przełożenie zmienia się w zależności od kąta skrętu kół, co poprawia zarówno precyzję prowadzenia na prostej, jak i łatwość manewrowania przy małych prędkościach.
Rola drążków i przegubów w układzie kierowniczym
Drążki i przeguby to kluczowe elementy układu kierowniczego, które odpowiadają za przeniesienie ruchu z przekładni kierowniczej na koła pojazdu. Drążki kierownicze łączą przekładnię z zwrotnicami kół, umożliwiając ich skręcanie. Są one wyposażone w przeguby kulowe na obu końcach, które zapewniają elastyczność ruchu i kompensują zmiany geometrii zawieszenia podczas jazdy.
Przeguby kulowe, często nazywane końcówkami drążków, pełnią rolę łączników między sztywnymi elementami układu. Ich konstrukcja pozwala na ruch obrotowy w różnych płaszczyznach, co jest niezbędne do prawidłowego funkcjonowania układu kierowniczego. Wysokiej jakości przeguby charakteryzują się niskim tarciem i dużą trwałością, co przekłada się na precyzję kierowania i komfort jazdy.
- Drążki poprzeczne: łączą przekładnię z drążkami wzdłużnymi lub bezpośrednio z kołami
- Drążki wzdłużne: stosowane w niektórych typach zawieszeń, przenoszą ruch na koła
- Przeguby kulowe: umożliwiają ruch w różnych płaszczyznach, absorbują drgania
- Osłony gumowe: chronią przeguby przed zanieczyszczeniami i wilgocią
Prawidłowa konserwacja i regularna kontrola stanu drążków i przegubów są kluczowe dla zachowania optymalnych właściwości jezdnych pojazdu. Zużyte lub uszkodzone elementy mogą prowadzić do zwiększonego luzu na kierownicy, nieprecyzyjnego prowadzenia, a w skrajnych przypadkach nawet do utraty kontroli nad pojazdem. Dlatego też budowa układu kierowniczego wymaga szczególnej uwagi podczas przeglądów technicznych.
Podsumowanie
Układ kierowniczy to kluczowy element bezpieczeństwa i komfortu jazdy. Jego główne komponenty to kolumna kierownicza, przekładnia, drążki i przeguby. Regularna konserwacja i kontrola tych elementów są niezbędne dla zachowania sprawności pojazdu i bezpieczeństwa na drodze.
Najważniejsze aspekty to: rozpoznawanie objawów awarii, wybór odpowiedniego typu wspomagania oraz dbałość o wszystkie elementy układu. Kierowcy powinni zwracać uwagę na niepokojące sygnały podczas jazdy i regularnie przeprowadzać przeglądy techniczne, aby zapewnić niezawodne działanie układu kierowniczego.
